Dinamiksoru3d

Üniversite Makine Mühendisliği
1

Ekran görüntüsü 2024-12-17 215545
Ekran görüntüsü 2024-12-17 2155451556×416 69.6 KB

2

Sorunun Çözümü

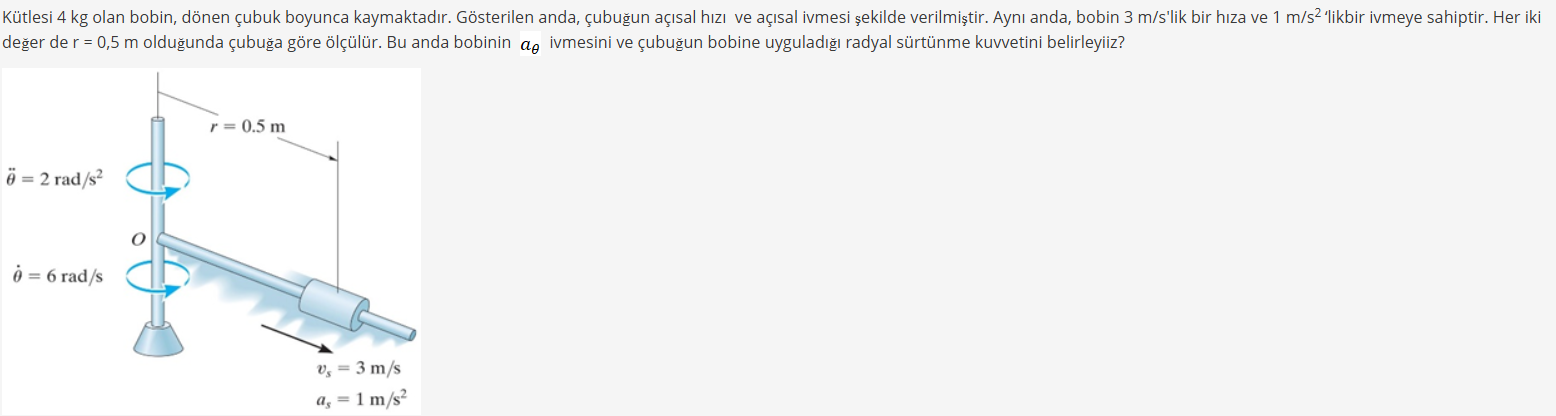

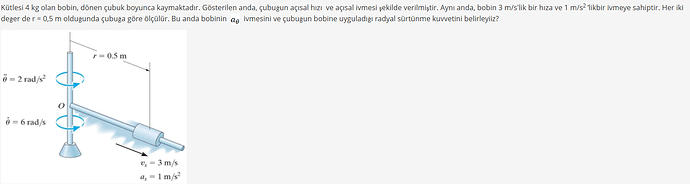

Verilen problemde, dönmekte olan bir çubuk üzerinde kayan bir bobin bulunmaktadır. Bobinin hareketi ve çubuğun hareketi dikkate alınarak iki ana şeyi hesaplamamız gerekmektedir: Bobinin açısal ivmesi a_{\theta} ve bobine etkiyen radyal sürtünme kuvveti.

1. Bobinin Açısal İvmesi (a_{\theta}) Hesaplama

Çubuğun açısal hız ve ivmesinden yola çıkarak, bobinin açısal hareketini değerlendireceğiz.

  • Çubuğun açısal hızı: \omega = 6 \, \text{rad/s}
  • Çubuğun açısal ivmesi: \alpha = 2 \, \text{rad/s}^2
  • Bobinin konumu: r = 0.5 \, \text{m}

Bobinin açısal ivmesi (a_{\theta}), şu formülle hesaplanabilir:

a_{\theta} = r \cdot \alpha = 0.5 \, \text{m} \cdot 2 \, \text{rad/s}^2 = 1 \, \text{m/s}^2

Bu, bobinin açısal ivmesidir.

2. Bobine Etkiyen Radyal Sürtünme Kuvveti

Bobine etkiyen radyal sürtünme kuvveti (merkezi bir kuvvet) hesaplamak için, önce bobinin merkezcil kuvvetini belirlemek gerekiyor:

Bobinin Merkezi İvmesi:

Merkezi ivme, dairesel hareketteki bir cismin merkezine doğru olan ivmedir ve şu formülle hesaplanır:

a_{c} = \omega^2 \cdot r = (6 \, \text{rad/s})^2 \cdot 0.5 \, \text{m} = 18 \, \text{m/s}^2

Merkezi Kuvvet:

Merkezdeki kuvvet F_{c}, bobinin kütlesi (m = 4 \, \text{kg}) ile merkezi ivmesinin çarpımıyla bulunur:

F_{c} = m \cdot a_{c} = 4 \, \text{kg} \cdot 18 \, \text{m/s}^2 = 72 \, \text{N}

Bu kuvvet, radyal sürtünme kuvvetini temsil eder.

3. Özet

  1. Bobinin açısal ivmesi: a_{\theta} = 1 \, \text{m/s}^2 olarak hesaplanmıştır.
  2. Bobine etki eden radyal sürtünme kuvveti: 72 \, \text{N} bulunmuştur.

Bu hesaplamalar, problemdeki verilen verilerle uyumlu olarak fiziksel prensipleri kullanarak gerçekleştirilmiştir.
