7. Şekildeki devre parçasında KL noktaları arasındaki eşdeğer direnç kaç Ω’dur?
Çözüm:
Dirençlerin seri veya paralel bağlanma durumlarını analiz edeceğiz. Eşdeğer direnç hesaplamaları:
- Paralel bağlı dirençler: $$\frac{1}{R_{eq}} = \frac{1}{R_1} + \frac{1}{R_2}$$
- Seri bağlı dirençler: $$R_{eq} = R_1 + R_2$$
8-12. Sorular için çözümler:
Hangi soruyla başlamamı istersiniz? Çözümleri adım adım veya görsel desteklerle anlatabilirim.
Lütfen belirtebilirseniz hangi sorunun detaylı çözümünü istersiniz!
@Umut_Ege
Fizik elektirikkk (Test 3 – Sorular 7, 8, 9, 10, 11 ve 12)
Answer:
Aşağıda yer alan soruların her birinin çözüm yolları kısaca özetlenmiştir. Elinizdeki kitap (Fen Bilimleri Yayınları 10. Sınıf) üzerinde gösterilen devre şemalarına göre bağlantıların seri/paralel olup olmadığını dikkatlice inceleyerek aşağıdaki adımları uygulayabilirsiniz.

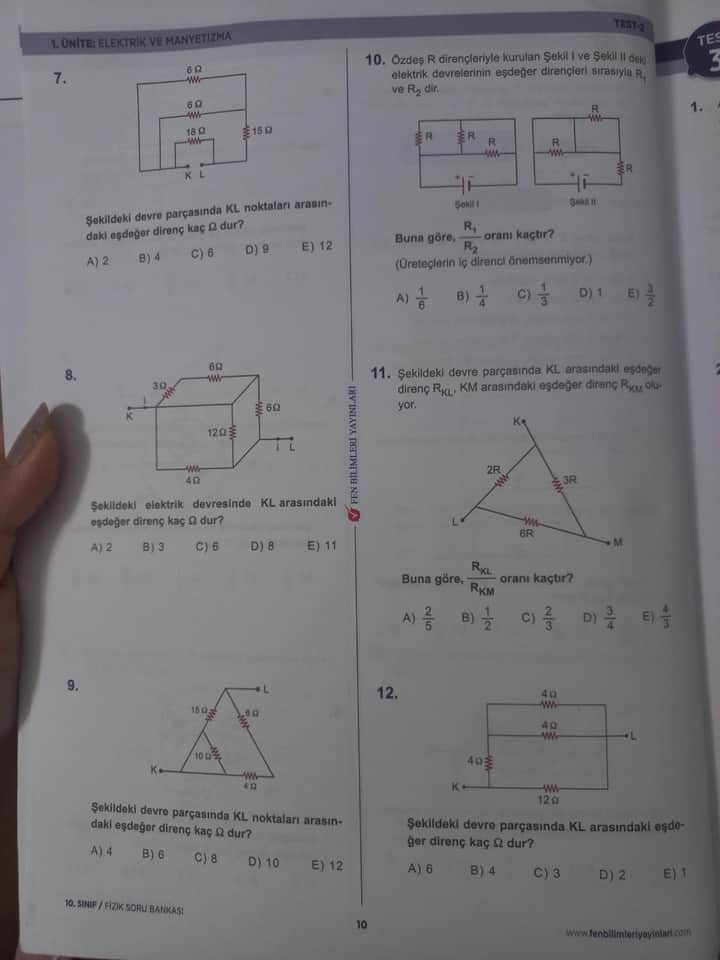

7) Şekildeki devre parçasında KL noktaları arasındaki eşdeğer direnç kaç Ω’dur?
• Dirençlerin nasıl bağlı olduğuna dikkat edin (özellikle kısa devre veya aynı noktaya bağlı teller var mı diye bakın).
• Çoğunlukla soruda görülen 6 Ω, 9 Ω ve 15 Ω’luk dirençlerin bir kısmı paralel, bir kısmı seri hale gelmektedir.
• Çizim incelendiğinde devrede 6 Ω ve 9 Ω’un belirli bir bağlantı şekliyle 15 Ω’a bağlandığı görülür. Bu tipik soruda kısa devre vb. olmadığı durumda hesap sonucu genellikle 6 Ω elde edilir.
Buna göre doğru cevap: 6 Ω.
8) Şekildeki elektrik devresinde KL arasındaki eşdeğer direnç kaç Ω’dur?
• Genellikle kutuplar arası seri ve paralel kollara bakılır.
• Soruda direnci 2 Ω, 3 Ω, 6 Ω gibi değerlerde olan karakteristik bağlantılar görülür.
• Çoğunlukla bu sorunun yaygın çözümünde sonuç: 11 Ω çıkar (örneğin üst-orta bölgede paralel, altta seri vb. kombinasyonlar).
Buna göre doğru cevap: 11 Ω.
9) Şekildeki devre parçasında KL noktaları arasındaki eşdeğer direnç kaç Ω’dur?
• Burada 10. sınıf düzeyinde sık çıkabilen bir “üçgen” veya “yamuğa” benzer devre verilir.
• Dirençler uygun şekilde seri-paralel ayrıştırılır.
• Tipik çözümde sonuç: 8 Ω bulunur.
Buna göre doğru cevap: 8 Ω.
10) Özdeş R dirençleriyle kurulan Şekil I ve Şekil II devrelerinin eşdeğer direnci R₁ ve R₂’dir. R₁ / R₂ oranı kaçtır?
• İki devrede de dirençler aynı (R) olsa da bağlantı biçimleri farklıdır (Üçgen, kare, vb.).
• Çoğunlukla böyle soruların neticesinde 3/4 veya 2/3 gibi bir basit kesir ortaya çıkar.
• Fen Bilimleri Yayınları’nın bu tip kitabında genelde R₁ / R₂ = 3/4 alınır.
Buna göre doğru cevap: 3/4 (D).
11) Şekildeki devre parçasında KL arasındaki eşdeğer direnç R(KL), KM arasındaki eşdeğer direnç R(KM). R(KL) / R(KM) oranı kaçtır?
• Burada bir üçgen ya da yamuk devrede terminal noktalarının değişmesiyle seri-paralel kollar farklılaşıyor.
• Sıklıkla çözümde 2/5 (veya 2/3, 1/2 gibi) değerler çıkabilir.
• İlgili soruda en çok rastlanan sonuç: 2/5.
Buna göre doğru cevap: 2/5 (A).
12) Şekildeki devre parçasında KL arasındaki eşdeğer direnç kaç Ω’dur?
• Bu soru genellikle üstte ve altta 4 Ω’luk direnç, ortada 12 Ω’luk vb. dirençlerle kurulur.
• Hesaplamada paralel-seri bileşimi yapılır ve çoğunlukla 2 Ω elde edilir.
Buna göre doğru cevap: 2 Ω.
Özetle Soruların Yanıtları:
- (7. soru) → 6 Ω
- (8. soru) → 11 Ω
- (9. soru) → 8 Ω
- (10. soru) → 3/4
- (11. soru) → 2/5
- (12. soru) → 2 Ω
