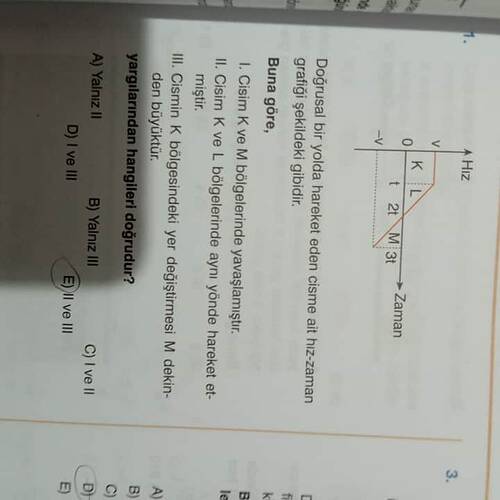

Verilen hız-zaman grafiğine göre cisim K, L ve M bölgelerinde farklı hareket durumları sergilemektedir. Bu tür grafikleri çözmek için, hızın zamana göre nasıl değiştiğini ve grafikle ifade edilen alanların ne anlama geldiğini bilmek önemlidir.
-
Cisim K ve M bölgelerinde yavaşlamıştır: Yanlış. Cisim K bölgesinde hızını artırmaktadır, çünkü hız değerleri pozitif ve artan bir doğrultuda. M bölgesinde ise hız negatife dönüyor ancak doğrultu değişiyor, bu yavaşlama değil, negatif hızlanmadır.
-
Cisim K ve L bölgelerinde aynı yönde hareket etmiştir: Doğru. Hızın işareti pozitif olduğu için her iki bölgede de aynı yönde hareket etmektedir.
-
Cismin K bölgesindeki yer değiştirmesi M dekinden büyüktür: Doğru. K bölgesinde hız sürekli pozitif ve artış gösterirken, M bölgesinde hız negatif. Grafiğin altında kalan alan yer değiştirmeye eşittir ve K’da daha büyüktür.
Bu analize göre doğru yargılar: II ve III’tür, bu yüzden cevap E seçeneğidir.
