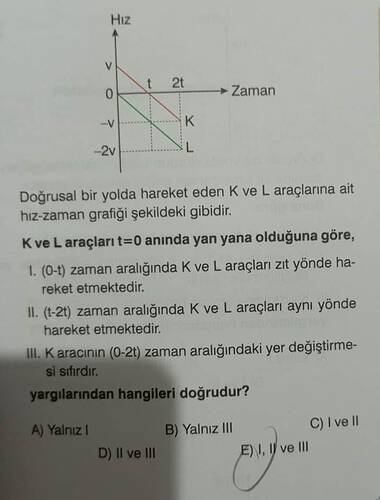

Grafikte K ve L araçlarının hız-zaman grafikleri verilmiştir. Bu grafik, araçların hızlarının zamana göre nasıl değiştiğini gösterir.
-
I. ifade: (0-t) zaman aralığında K ve L araçları zıt yönde hareket etmektedir.
- İlk durumda, K pozitif hızla hareket ederken (v), L negatif hızla hareket etmektedir (-v). Bu nedenle zıt yöndedirler.
-
II. ifade: (t-2t) zaman aralığında K ve L araçları aynı yönde hareket etmektedir.
- t zamanında K’nın hızı sıfır olur ve sonra negatif olurken, L daha negatif değerlere ulaşır (-2v). Her ikisi de negatif hızlarda hareket ettiğinden, aynı yönde hareket ederler.
-
III. ifade: K aracının (0-2t) zaman aralığındaki yer değiştirmesi sıfırdır.
- K’nın hızı t zamanında sıfıra düşer ve sonra negatif olur. En başta pozitif yer değiştirme sonrası, eşit bir negatif yer değiştirme olur ve sonuç sıfırlanır.
Bu analiz ile doğru yanıtların I, II ve III olduğunu görebiliriz. Yani doğru cevap E şıkkıdır.
