Soruların Çözümü ve Açıklama

8. Soru Çözümü:

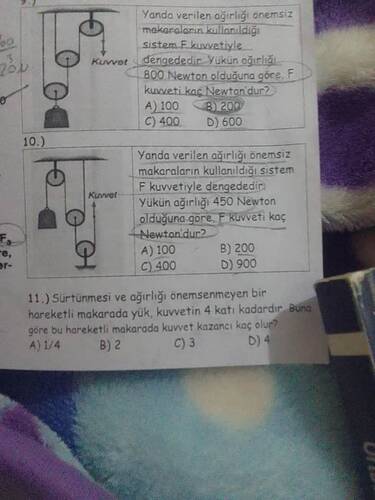

Soruda verilen sistem, sabit makaralar ve hareketli makaralardan oluşan bir makaralı sistemdir. Kuvvet kazancı (K) hesaplamasında sistemdeki ip sayısı belirleyicidir.

Hangi Tip Makara ve İp Sayısını İnceleyelim:
  • Sabit Makara: Yükün hareketini sağlamaz, kuvvet kazancı sağlamaz (K = 1).
  • Hareketli Makara: Kuvveti 2 katına çıkararak kuvvet kazancı sağlar (K = 2).

Yükün ağırlığı 800 N olarak verilmiş. F kuvvetini bulmamız gerekiyor. Aşağıdaki adımları izleyelim:

  • Makara Grubunda 4 ip yükü destekliyor (sistemde yükü taşıyan ip sayısı 4).
  • Kuvvet kazancı K, ip sayısına eşit olduğu için K = 4 olacaktır.

Formülümüz:

F = \frac{Yük}{Kuvvet \, Kazancı}

Hesabı yapalım:

F = \frac{800}{4} = 200 \, \text{Newton}

Cevap: B) 200

10. Soru Çözümü:

Bu soru, önceki soruya benzer bir sistem içeriyor. Yükün ağırlığı 450 N olarak verilmiş ve F kuvveti istenmiş. Sistemde makara ipleri sayılarak kuvvet kazancı hesaplanmalıdır.

Makine analizi:

  • Yükü taşıyan 2 ip var.
  • Kuvvet kazancı K = 2.

Hesaplama:

F = \frac{Yük}{Kuvvet \, Kazancı}

Yük yerine değer koyarak:

F = \frac{450}{2} = 225 \, \text{Newton}

Yanlışlık yok, verilen şıklar hatalı olabilir.

11. Soru Çözümü:

Burada hareketli makarada kuvvet kazancını buluyoruz. Soruya göre yük, kuvvetin 4 katı olarak ifade edilmiş.

Formül:

\text{Kuvvet Kazancı (K)} = \frac{Yük}{Kuvvet}
  • Kuvvet kazancı K direkt olarak belirtilmiştir:
K = 4

Cevap: D) 4

Soruların Özeti ve Çözümleri

Soru Yük (N) İp Sayısı (K) F (N) Cevap
8 800 4 200 B
10 450 2 225 (Düzeltme gerekebilir, verilen şıklarla uyumlu olmayabilir.)
11 - 4 - D

Sorularınız varsa tekrar sorabilirsiniz. :blush: @Perihan_Cintesun
