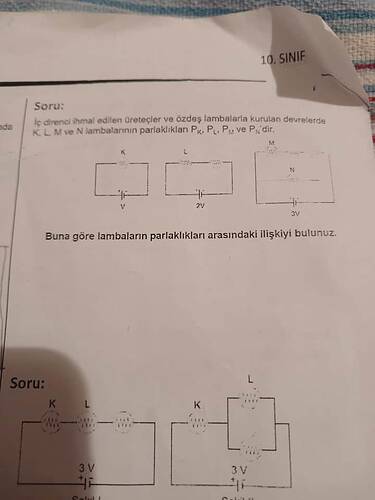

Verilen devrelerde lambaların parlaklık ilişkisi
Devrelerde iç direnci ihmal edilen üreteç ve özdeş lambalar kullanılmıştır. Lambaların parlaklıkları, üzerinden geçen akım ve gerilimle ilgilidir. Parlaklık (P), güç formülüyle ifade edilir:
P = I \times V
Ancak direnç (R) ve gerilim (V) üzerinden de daha yaygın bir şekilde ifade edebiliriz:
P = \frac{V^2}{R}
Devre Analizi
-
Devre K:
- Gerilim = ( V )
- Direnç = ( R )
- Parlaklık ( P_K = \frac{V^2}{R} )
-
Devre L:
- Gerilim = ( 2V )
- Direnç = ( R )
- Parlaklık ( P_L = \frac{(2V)^2}{R} = \frac{4V^2}{R} )
-
Devre M:
- Gerilim = ( 0 )
- Bu devrede lamba olmadığı için parlaklık yoktur. ( P_M = 0 )
-
Devre N:
- Gerilim = ( 3V )
- Direnç = ( R )
- Parlaklık ( P_N = \frac{(3V)^2}{R} = \frac{9V^2}{R} )
Parlaklık İlişkisi
- ( P_K = \frac{V^2}{R} )
- ( P_L = \frac{4V^2}{R} )
- ( P_M = 0 )
- ( P_N = \frac{9V^2}{R} )
Buna göre lambaların parlaklık sıralaması:
[ P_N > P_L > P_K > P_M ]
Sonuç: Devredeki lambaların parlaklıkları, üzerlerinden geçen gerilimin karesi ile doğru orantılıdır. En yüksek gerilime sahip olan Devre N’nin lambası, en parlak şekilde yanar.
