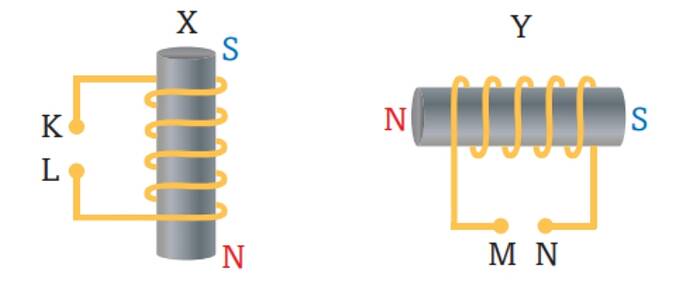

X ve Y Elektromıknatıslarının Kutup Konumları
Cevap:
Elektromıknatıslar temel olarak bir telden akım geçtiğinde etrafında manyetik bir alan oluşturur. Bu manyetik alanın yönü, telin sarılış şekline ve akımın yönüne bağlıdır. Elektromıknatısları doğru şekilde çalıştırabilmek için, devredeki pillerin doğru şekilde bağlanması gerekmektedir. X ve Y elektromıknatıslarının kutup konumlarına göre pil bağlantıları incelenmelidir.
-
X Elektromıknatısı: X elektromıknatısında üst kısım “S” (güney) kutbu ve alt kısım “N” (kuzey) kutbu olarak gösterilmiştir. Bu demektir ki, akımın yukarıya doğru giderken (S kutbuna doğru) sol el kuralına göre, devredeki akımın L’den K’ya doğru akması gerekmektedir. Bu durumda pilin pozitif ucu L noktasına, negatif ucu ise K noktasına bağlanmalıdır.
-
Y Elektromıknatısı: Y elektromıknatısında sağ kısım “S” (güney) kutbu ve sol kısım “N” (kuzey) kutbu olarak gösterilmiştir. Bu durumda, akımın sağa doğru gitmesini sağlamak için, devredeki akımın M’den N’ye doğru akması gerekmektedir. Bu nedenle pilin pozitif ucu M noktasına, negatif ucu ise N noktasına bağlanmalıdır.
Şematik Gösterim:
K - L Devresi:
+ ----- L ------------- (Bobin) -------------- K ----- -
| |
|__________________________________________|
- “L” noktası pilin pozitif ucuna bağlı ve “K” noktası negatif ucuna bağlıdır.
M - N Devresi:
+ ----- M ------------- (Bobin) -------------- N ----- -
| |
|__________________________________________|
- “M” noktası pilin pozitif ucuna bağlı ve “N” noktası negatif ucuna bağlıdır.
Sonuç:
Bu gösterim X ve Y elektromıknatıslarının kutup konumlarına göre pil bağlantılarının doğru şematik gösterimidir. Elektrik akımının doğru yönlendirilmesi, istenilen manyetik kutupların elde edilmesi için kritiktir. Bu yüzden bobinin sarım yönü ve pil bağlantılarının dikkatli bir şekilde yapılması gereklidir.
