İletken Tellerin Manyetik Alanlarının Yönü
Cevap:
İletken tellerin çevresindeki manyetik alanların yönünü belirlemek için manyetik alana katkısı olan akım taşıyan telleri analiz edelim. Akım taşıyan bir telin etrafında oluşan manyetik alanın yönünü belirlemek için “sağ el kuralı” kullanılabilir. Sağ el kuralına göre, baş parmağın yönü akımın yönünü gösterirken, diğer dört parmak da manyetik alanın yönünü gösterir.

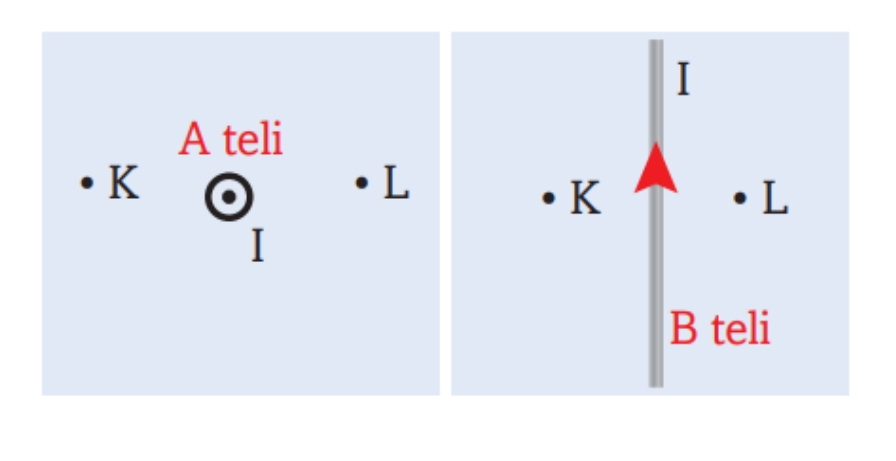

Adım 1: A Teli İçin Analiz
A Teli:
- A telinden geçen akım, sayfadan dışarı doğru (daire içindeki nokta İ) çıkmaktadır.
- Sağ el kuralını uygulayarak, baş parmağı sayfadan dışarı doğru tutarsak, diğer dört parmak saat yönünde döner. Dolayısıyla, K noktasında yukarı yönlü, L noktasında ise aşağı yönlü bir manyetik alan oluşur.
Adım 2: B Teli İçin Analiz
B Teli:
- Burada akım yukarı doğru akıyor.
- Sağ el kuralına göre, baş parmak yukarıya yönlendirilirken, diğer dört parmak K noktasında sayfa içine, L noktasında ise sayfa dışına çıkacaktır.
Sonuç:
-
A Teli:
- K noktasında yukarı yönlü
- L noktasında aşağı yönlü manyetik alan.
-
B Teli:
- K noktasında manyetik alan sayfaya doğru
- L noktasında manyetik alan sayfadan dışarıya doğrudur.
Böylece, her iki telin oluşturduğu manyetik alanların yönleri sağ el kuralı kullanılarak belirlenebilir.
