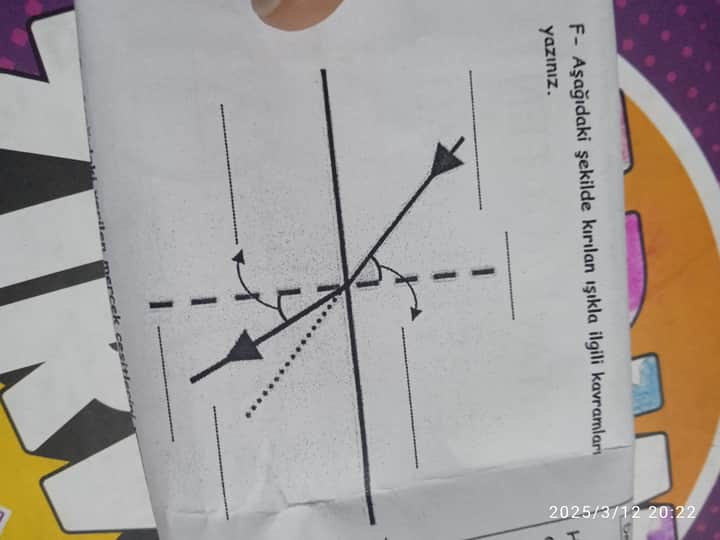

Aşağıdaki şekilde kırılan ışıkla ilgili kavramları yazınız.
Cevap:
Bu soruda şekil üzerinde mercekten geçen ışığın kırılması temsil edilmektedir. Bu tür sorularda ışığın izlediği yollar ve önemli optik kavramlar dikkate alınır. Şimdi kavramları tek tek açıklayarak listeleyelim. Şekilde yer alan çizim aşağıdaki kavramlarla ilgilidir:
1. Normal Çizgisi:
Merceğin yüzeyine gelen ışınların yüzeye dik olarak çizilen hayali bir çizgidir. Şekilde, yüzeyle kesiştiği noktalardan geçen kesikli çizgilerdir.
2. Gelme Açısı (\theta_1):
Işığın merceğin yüzeyine gelirken, düşen ışınla normal arasında oluşturduğu açıdır. Şekilde sol tarafta yer alan kesikli oklarla belirtilmiştir.
3. Kırılma Açısı (\theta_2):
Işığın merceğin içine girdikten sonra kırıldığı ve normalle yaptığı açıdır. Şekilde kıvrılan oklarla gösterilmiştir.
4. Kırılma Kanunu:
Işık, bir ortamdan farklı kırılma indisine sahip bir başka ortama geçerken kırılır. Bu olay Snell Yasası ile açıklanır:
Burada:
- n_1: İlk ortamın kırılma indisi
- \theta_1: Gelme açısı
- n_2: İkinci ortamın kırılma indisi
- \theta_2: Kırılma açısı
5. Odak Noktası (F):
Merceğin ışığı odakladığı veya dağıttığı noktadır. Şekilde ışığın kırıldıktan sonra ilerlediği doğrultular merceğin odaklanma etkisine işaret ediyor olabilir.
6. Gelen Işın:
Merceğin yüzeyine ulaşan ve henüz kırılmamış olan ışındır. Şekilde sol tarafta düz bir şekilde gelen ok ile gösterilmiştir.
7. Kırılan Işın:
Mercekten geçtikten sonra kırılarak yoluna devam eden ışınlardır. Şekilde sağ tarafa doğru ilerleyen oklarla sembolize edilmiştir.
8. Merkez Doğrusu (Optik Eksen):
Merceğin simetri ekseni boyunca çizilen yatay kesikli doğrudur. Tüm olaylar bu eksene göre simetrik olarak düşünülür.
Özet:
| Kavram | Açıklama |
|---|---|
| Normal Çizgisi | Mercek yüzeyine dik bir hayali çizgi. |
| Gelme Açısı (\theta_1) | Gelen ışının normal ile yaptığı açı. |
| Kırılma Açısı (\theta_2) | Kırılan ışının normal ile yaptığı açı. |
| Kırılma Kanunu | Snell Yasası ile ifade edilir. \; n_1 \cdot \sin(\theta_1) = n_2 \cdot \sin(\theta_2) |
| Odak Noktası (F) | Kırılan ışınların toplandığı veya dağıldığı nokta. |
| Gelen Işın | Mercek yüzeyine ulaşan ışın. |
| Kırılan Işın | Mercekten geçip kırılan ışın. |
| Merkez Doğrusu | Merceğin simetri ekseni; olayların bulunduğu çizgi. |
Eğer ışığın kırılması detaylı bir şekilde incelenecekse, merceğin türü (ince kenarlı mı kalın kenarlı mı) ve ortamın kırılma indisleri de bu durumu etkiler. Soruyla ilgili takıldığınız başka bir nokta varsa lütfen yazın, açıklayayım!
