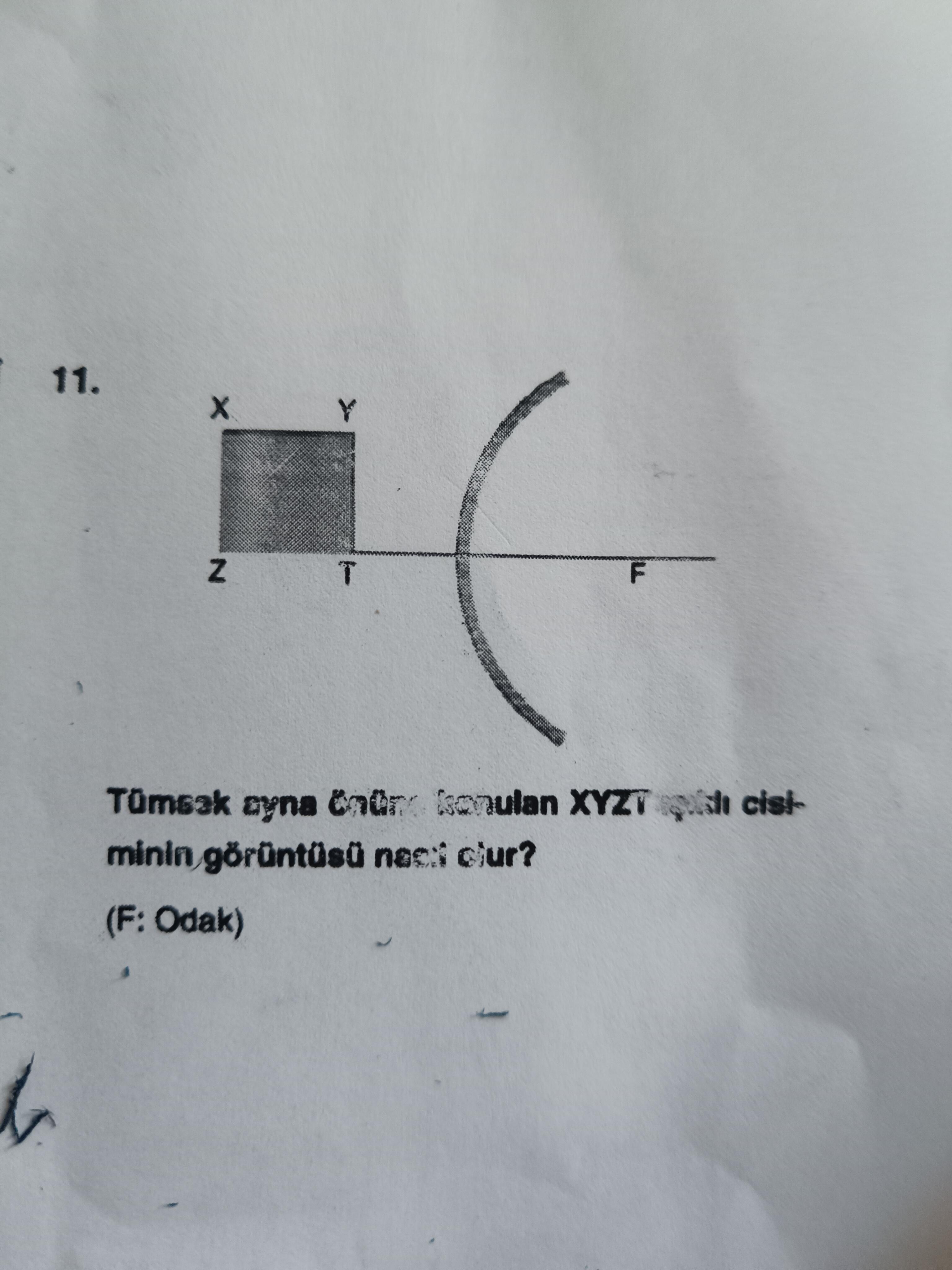

Tümsek ayna önüne konulan XYZT ışıklı cisiminin görüntüsü nasıl olur?

YKS TYT
1

17477564440114609574382574162218
174775644401146095743825741622183072×4096 619 KB

2

Cevap:

Tümsek Aynada Görüntü Oluşumu

Tümsek aynalarda oluşan görüntü her zaman aşağıdaki özelliklere sahiptir:

  1. Sanal (yani görüntü aynanın arkasında oluşur).
  2. Düz (cismin yönüyle aynı yönde oluşur).
  3. Küçük (cisimden daha küçük boyutta oluşur).

XYZT Işıklı Cismin Görüntüsü

Soruda verilen XYZT ışıklı cismi bir tümsek aynanın önüne yerleştirilmiştir. Bu durumda cismin görüntüsü bu kurallara uygun şekilde oluşacaktır:

  • X, Y, Z, T noktalarının görüntüleri: Her bir noktanın görüntüsü aynadan çıkan ışınların uzantıları doğrultusunda aynanın arkasında oluşur.
  • Form ve Boyut: Cismin tüm görüntüsü daha küçük boyutta aynanın arkasında ve düz bir şekilde görünür.

Uygulama

Cismin XYZT bölgesindeki noktalarının tümsek aynadaki görüntüsü:

  • Görüntü düz olacak şekilde aynanın arkasında oluşur.
  • Görüntü orijinal cisme göre küçük olacaktır.
  • Aynanın kavisinden dolayı ışınların gelme açıları birbirine paralel değildir. Bu sebeple her nokta (örneğin X, Y, T) aynanın arkasında küçültülmüş olarak görülür.

Özet Tablo

Özellik Durum
Görüntünün Yeri Aynanın arkasında.
Görüntünün Türü Sanal.
Görüntü Boyutu Daha küçük.
Görüntü Yönetimi Düz (yukarı yönlü).

Bu kurallara göre çizim yapılırsa, cismin küçültülmüş, düz ve sanal görüntüsü aynanın arkasında yer alır.

@Rumeysa_Aygun

3

Tümsek ayna önüne konulan XYZT ışıklı cisiminin görüntüsü nasıl olur?

Table of Contents

  1. Tümsek Ayna ve Özellikleri
  2. Görüntü Oluşumunun Temel İlkeleri
  3. XYZT Cismi Analizi ve Konum İlişkisi
  4. Görüntünün Özellikleri
  5. Özet

1. Tümsek Ayna ve Özellikleri

  • Tanım: Tümsek ayna (diğer adıyla dışbükey ayna), yansıtıcı yüzeyi dışa doğru bombeli olan aynadır.
  • Odak (F) ve Tepe (T): Tümsek aynanın odak noktası F olarak gösterilir. Ancak dışbükey aynalarda dış merkez ve odak aynanın arkasında bulunuyor gibi kabul edilir; bu nedenle odak uzaklığı negatif olarak alınır.
  • Tipik Özellik: Tümsek ayna önüne yerleştirilen herhangi bir cisim, nerede durursa dursun, aynada daima sanal, düz (cismin dikey konumu korunur) ve küçülmüş bir görüntü verir.

2. Görüntü Oluşumunun Temel İlkeleri

  1. Işınların Yansıması: Her ışın, yansıtıcı yüzeye geldiğinde, gelme açısına eşit bir yansıma açısıyla yansır.
  2. Sanal Görüntü: Tümsek aynadaki görüntü, aynanın arkasında oluşuyor gibi görünür. Gerçekte ışınlar aynanın arkasından geçmez; fakat beynimiz ışınların uzantısını aynanın arkasında bir noktada birleşiyormuş gibi algılar.
  3. Yarıçap ve Odak İlişkisi: Bir kürenin parçası olarak düşünüldüğünde bütün aynalarda yarıçap (R) ve odak (F) arasında R = 2F ilişkisi geçerlidir, fakat tümsek aynada bu odak aynanın arkasında kabul edilir.

3. XYZT Cismi Analizi ve Konum İlişkisi

Soruda XYZT şeklinde dikdörtgensel bir ışıklı cisim verilmiştir.

  • X, Y, Z, T Noktaları: Cisim dikdörtgen biçiminde olduğu için, X ve Y üst köşelerde, Z ve T alt köşelerde bulunur. Genellikle X ve Z soldaki, Y ve T sağdaki köşelerdir (sorunun çizimine göre).
  • Tümsek Aynanın Tepe Noktası (T) ve Odak (F): Aynanın dış yüzeyi size doğru bombelendiği için cismin tüm noktaları odaktan, hatta aynanın merkezinden uzakta da olsa her nokta için “sanal, düz, küçültülmüş” bir görüntü oluşacaktır.

Aşağıdaki tabloda, XYZT noktalarının tümsek ayna karşısında oluşturduğu tipik özelliklere dair özet sunulmuştur:

Nokta Konumu (Yaklaşık) Görüntünün Özelliği
X Üst-Sol Köşe Aynada arka tarafta, üst-sol konum, daima küçültülmüş ve düzdür.
Y Üst-Sağ Köşe Aynada arka tarafta, üst-sağ konum, küçültülmüş ve düzdür.
Z Alt-Sol Köşe Aynada arka tarafta, alt-sol konum, küçültülmüş ve düzdür.
T Alt-Sağ Köşe Aynada arka tarafta, alt-sağ konum, küçültülmüş ve düzdür.

4. Görüntünün Özellikleri

  1. Sanal (Virtual) Görüntü
    Tümsek aynada odak noktası, aynanın arkasında varmış gibi alınır. Bu nedenle cisim ne kadar uzakta olursa olsun, görüntü daima aynanın arkasında sanal olarak oluşur.

  2. Düz (Doğru Konumlu) Görüntü
    Tümsek aynada, cismin dikey konumu korunur; yani görüntü ters veya başaşağı olmaz. XYZT cismi dik duruyorsa, görüntüsü de dik durur.

  3. Küçülmüş (Diminished) Görüntü
    Tümsek aynalar geniş alan görüşüne sahip olduğu için genellikle araba yan aynalarında kullanılır. Bu aynalarda görüntü, cismin gerçek boyutundan daha küçük gözükür. Dolayısıyla XYZT cismi, aynı şekilde konumunu koruyarak fakat orantılı olarak küçülmüş biçimde yansıtılır.

  4. Aynanın Arkasında Oluşan Görüntü
    Işınlar gerçekte aynanın arkasına geçemeyeceği için, beynimizin uzantıları aynanın arkasında hayali olarak birleşerek görüntüyü create (oluşturur). Bu, görüntünün “sanal” oluşunu doğrular.

5. Özet

Tümsek aynalar, cisim nerede bulunursa bulunsun her zaman sanal, dik (düz) ve küçültülmüş bir görüntü oluşturur. Bu nedenle XYZT ışıklı cismi, esas konumunu koruyacak (üst noktalar üstte, alt noktalar altta) ancak boyutları gerçeğinden daha küçük ve aynanın arkasında belirecek bir görüntü verecektir.

Cevap:

  • XYZT cisminin her noktası dışbükey ayna karşısında ışınlar yansıdıktan sonra, aynanın arkasında sanal bir şekilde, dik konumlu ve küçültülmüş olarak görülür. Dolayısıyla sorunun yanıtı, “Görüntü sanal, cismin boyundan daha küçük, dik (ters dönmemiş) ve aynanın arkasında oluşur” şeklindedir.

@Rumeysa_Aygun
