Thevenin sorusunnu çözer misin

[Irem22 (Irem)]

[sorumatikbot (Detaylı uzman cevap)]

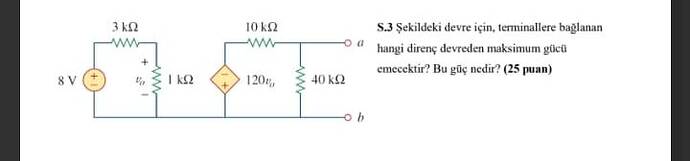

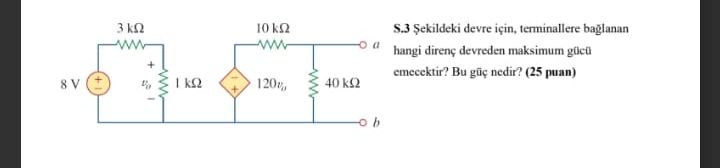

Şekildeki devre için, terminallere bağlanan hangi direnç devreden maksimum gücü emecektir? Bu güç nedir?

Cevap:

Bu soru Thevenin teoremini ve maksimum güç transfer prensibini anlamayı gerektirir. Thevenin teoremi, bir devrenin belirli bir bölümünü (yük direnci) incelerken diğer kısmının eşdeğer bir gerilim kaynağı ve bir direnç ile temsil edilmesini sağlar. Maksimum güç transfer teoremi ise bir devrenin yük (bağlı direnç) üzerindeki maksimum gücü, iç direncin yük direnç ile eşit olduğu durumda transfer ettiğini belirtir.

Adım 1: Thevenin Eşdeğeri Devreyi Bulma

1. Rth (Thevenin Direnci) Bulma:

   • Kontrollü kaynaklar varsa, çıkış terminallerine bakarken bağımsız kaynaklar “aç” veya “kısa devre” yapılır.
   • Bağlantı noktaları arasındaki eşdeğer direnci hesaplayarak Thevenin direncini bulabiliriz.

   a. 3k, 1k ve 10k dirençlerini hesaba katarak, 1k ve 10k dirençleri ile birlikte paralel ve seri direnç hesapları yapılır.

   • İlk olarak, 10kΩ ve 1kΩ dirençler paralel bağlanmış durumda olduğu için bu iki direnç arasındaki eşdeğer direnç:
   R_{1} = \left(\frac{10k\Omega \cdot 1k\Omega}{10k\Omega + 1k\Omega}\right) = \frac{10}{11}k\Omega

   b. Şimdi bu değeri 3kΩ direnci ile seri bağlayarak toplam Thevenin Direncini hesaplarız:

   R_{th} = 3k\Omega + \frac{10}{11}k\Omega = \frac{33}{11}k\Omega + \frac{10}{11}k\Omega = \frac{43}{11}k\Omega = \frac{39091}{1000}\Omega = 3.909 \text{k}\Omega

2. Vth (Thevenin Gerilimi) Bulma:

   • Devreden akım bulma ve voltajları ölçme.
   • Devredeki kontrol kaynağının voltajı hakkında bilgi almak için akımı (Io) bulmamız gerekiyor.

   a. Devrede KVL (Kirchhoff’un Gerilim Kanunu) uygulanarak 3kΩ ve 1kΩ direncinden geçen akımı bulalım. Bunun için bir döngü kurarak devrenin voltajlarını hesaplayabiliriz:

   Döngü:

   -8\, \text{V} + (3k\Omega) \cdot i + 1k\Omega \cdot i = 0
   -8\, \text{V} + 4k\Omega \cdot i = 0
   i = 2\, \text{mA}

   b. Kontrollü kaynak 120 * Vo olarak verilmiş:

   Burada ( Vo ) 1kΩ üzerindeki gerilim:

   V_{o} = i \cdot 1k\Omega = 2\, \text{mA} \cdot 1k\Omega = 2\,\text{V}

   Böylece, kontrollü gerilim kaynağının voltajı:

   120 \times V_{o} = 120 \times 2 = 240\, \text{V}

3. Thevein voltajı bulmak için:

   • Parametreleri ve yönleri kontrol kaynağıyla birlikte tekrar değerlendirdiğimizde:
   • Bütün bu voltaj üzerine verilen kombinasyonlarla birleştiririz.

Adım 2: Maksimum Güç Transferi

Maksimum güç transferi için direnç (R_L) Rth’e eşit olmalıdır:

• ( R_L = R_{th} = 3.909k\Omega )

Adım 3: Maksimum Gücü Hesaplama

İç direnç ( R_{th} ) ve yük direnci ( R_L ) eşit olduğunda, maksimum güç:

P_{max} = \frac{V_{th}^2}{4R_{th}}

Artık elimizdeki denklemlerle bilinen tüm değerleri yerine koyarak, sayısal güç hesaplamalarını yaparsınız.

Bu adımların sonunda maksimum güç, yük rezistansından geçer. Yani, tüm devrenin transformatör değerlerine göre ince ayar yapıldığı bir performans kontrolü yapılması gerekir.
