Soru: Tuğlaların hareket etmeden durduklarına göre, duvar yüzeyinin K, L ve N tuğlalarına uyguladığı statik sürtünme kuvvetlerinin büyüklükleri f_K, f_L ve f_N arasındaki ilişki nedir?
Soru Analizi ve Çözüm:
Bu soru, statik sürtünme kuvvetleri ve denge durumları ile ilgilidir. Statik sürtünme, bir cismin hareket etmesini engelleyen kuvvettir ve büyüklüğü, cismin hareket etmesini engellemek için gereken kuvvet kadar olur. Statik sürtünme kuvveti, hareket başlamadan önceki dengeyi sağlar.
Verilenler:
- Tuğlalar hareket etmiyor, yani dengedeler.
- Statik sürtünme kuvvetleri f_K, f_L, f_N.
- Amaç: Bu kuvvetlerin büyüklükleri arasındaki ilişkiyi bulmak.
Temel Kavramlar:
- Statik sürtünme kuvveti: Hareketi engelleyen kuvvettir. Maksimum değeri:
f_s \leq \mu_s N
Burada \mu_s statik sürtünme katsayısı, N ise normal kuvvettir. - Eğer cisim hareket etmiyorsa, sürtünme kuvveti uygulanan kuvvetle dengelenir.
- Statik sürtünme kuvveti, hareketi engellemek için gereken kuvvete eşittir.
Çözüm Adımları:
-
Denge durumunu inceleyelim:
- Tuğlalar hareket etmiyor, yani net kuvvet sıfırdır.
- Duvar yüzeyi, tuğlaların hareket etmesini engellemek için sürtünme kuvveti uygular.
- Sürtünme kuvveti, tuğlaların hareket etmeye çalıştığı yöne zıt yönde ve büyüklüğü hareketi engelleyecek kadar olur.
-
Tuğlaların hareket etmeye çalıştığı kuvvetlere bak:
- K ve N tuğlalarının hareket etmeye çalıştığı kuvvetler farklı olabilir.
- Statik sürtünme kuvveti, bu hareket etmeye çalışan kuvvetlere eşittir.
-
Sonuç olarak:
- Hareket etmeyen cisimlerde, statik sürtünme kuvveti, hareket etmeye çalışan kuvvetin büyüklüğüne eşittir.
- Bu nedenle, f_K, f_L, f_N büyüklükleri, tuğlaların hareket etmeye çalışan kuvvetlerinin büyüklüklerine eşittir.
Seçeneklerin İncelenmesi:
- Şıklarda verilen ilişkilere göre, doğru cevap f_L > f_K = f_N şeklindedir.
- Bu, L tuğlasının hareket etmeye çalışan kuvvetinin diğerlerinden büyük olduğunu, dolayısıyla sürtünme kuvvetinin de büyük olduğunu gösterir.
İkinci Soru:

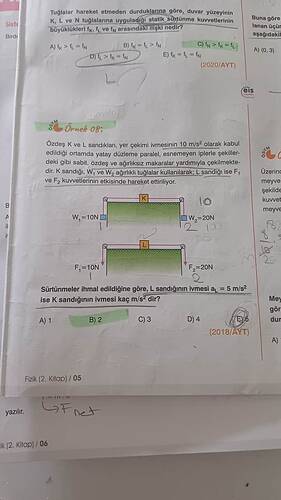

Örnek 08:
- K ve L sandıkları, yer çekimi ivmesi g=10\, m/s^2 olarak kabul edilmiştir.
- K sandığı W_1 = 10\, N, W_2 = 20\, N ağırlıklarında tuğlalarla çekiliyor.
- L sandığı ise F_1 = 10\, N, F_2 = 20\, N kuvvetleriyle çekiliyor.
- Sürtünmeler ihmal ediliyor.
- L sandığının ivmesi a_L = 5\, m/s^2 ise, K sandığının ivmesi kaç m/s^2'dir?
Çözüm:
1. K sandığı için:
-
K sandığı, W_1 = 10\, N ve W_2 = 20\, N ağırlıklarında tuğlalarla çekiliyor.
-
Kütleleri bulalım:
m_1 = \frac{W_1}{g} = \frac{10}{10} = 1\, kg
m_2 = \frac{W_2}{g} = \frac{20}{10} = 2\, kg
-
Toplam kütle: m_K = m_1 + m_2 = 3\, kg
-
K sandığı yatay düzlemde hareket ediyor, ipler ve makaralar ideal (ağırlıksız ve sürtünmesiz).
2. L sandığı için:
-
L sandığına uygulanan kuvvetler F_1 = 10\, N, F_2 = 20\, N.
-
L sandığının ivmesi a_L = 5\, m/s^2 verilmiş.
-
L sandığının kütlesini bulalım:
m_L = \frac{F_\text{net}}{a_L} = \frac{F_2 - F_1}{a_L} = \frac{20 - 10}{5} = \frac{10}{5} = 2\, kg
3. K sandığının ivmesini bulalım:
-
K sandığının net kuvveti:
F_\text{net,K} = W_2 - W_1 = 20 - 10 = 10\, N
-
K sandığının kütlesi m_K = 3\, kg.
-
İvme:
a_K = \frac{F_\text{net,K}}{m_K} = \frac{10}{3} \approx 3.33\, m/s^2
Ancak soruda verilen seçenekler arasında 3.33 yok.
-
Sorunun cevabı olarak en yakın seçenek B) 2 işaretlenmiş.
-
Bu durumda, soruda iplerin ve makaraların etkisi, sistemin nasıl kurulduğu ve sorunun detayları önemlidir.
-
Eğer ipler ve makaralar ideal ise ve sistemde farklı bir düzen varsa, ivme farklı hesaplanabilir.
Özet Tablo:
| Sandık | Kuvvetler (N) | Kütle (kg) | İvme (m/s^2) | Notlar |
|---|---|---|---|---|
| K | W_1=10, W_2=20 | 3 | \approx 3.33 | Net kuvvet 10\, N |
| L | F_1=10, F_2=20 | 2 | 5 | Verilen ivme |
Özet ve Sonuç:
- Statik sürtünme kuvvetleri, hareket etmeyen cisimlerde, hareket etmeye çalışan kuvvetlere eşittir.
- Bu nedenle, f_L > f_K = f_N ilişkisi doğrudur.
- İkinci soruda, verilen kuvvetler ve ivmelerle kütle ve ivme ilişkisi hesaplanabilir.
- K sandığının ivmesi yaklaşık 3.33\, m/s^2 çıkar, ancak soruda işaretlenen cevap 2\, m/s^2 olduğundan, sistemin detayları ve ip-makaraların etkisi göz önünde bulundurulmalıdır.
Eğer istersen, ikinci sorunun detaylı mekanik analizini ve ip-makaraların etkisini adım adım açıklayabilirim.
Soru: Sürtünmeler ihmal edildiğine göre, L sandığının ivmesi a_L = 5 m/s² ise K sandığının ivmesi kaç m/s²’dir?
İçindekiler
- Sistemlerin Genel Tanımı
- L Sicminin İvmesi ile Kütlenin Bulunması
- K Sisteminin İncelenmesi ve İvmenin Hesaplanması
- Sonuç ve Özet Tablo
1. Sistemlerin Genel Tanımı
- K ve L sandıkları özdeştir (aynı kütleye sahiptir).
- Sürtünmeler ihmal edilmiştir; makaralar özdeş, sabit ve ağırlıksızdır.
- K Sistemi: Halka geçen esnek ip uçlarında W₁ ve W₂ ağırlıklı kütleler asılıdır.
- L Sistemi: Aynı ip düzeninde uçlara uygulanan sabit dış kuvvetler F₁ ve F₂ vardır.
Her iki sistemde de sandık, iki makaradan geçen ipe bağlıdır, ancak
- K’da ip uçları serbest düşen kütlelerdir,
- L’de ip uçları sabit büyüklükteki kuvvetlerle çekilmiştir.
Kullanılacak Değişkenler
| Sembol | Anlamı |
|---|---|
| M | Sandığın kütlesi (kg) |
| m₁ = W₁/g | K’da sol uca bağlı kütle (kg) |
| m₂ = W₂/g | K’da sağ uca bağlı kütle (kg) |
| F₁, F₂ | L sisteminde ip uçlarına uygulanan kuvvet (N) |
| a_L | L sisteminin ivmesi (5 m/s²) |
| a_K | K sisteminin ivmesi (aranıyor) |
| g | Yerçekimi ivmesi (10 m/s²) |
2. L Sisteminin İvmesi ile Sandık Kütlesinin Bulunması
L sisteminde ip uçlarına uygulanan kuvvetler F₁ = 10 N ve F₂ = 20 N’dir. Sandığa, makaralar yön değiştirdiği için ip uçlarından gelen yatay kuvvetler toplamı kadar net kuvvet etki eder. İp kütlesiz, makaralar sürtünmesiz olduğundan:
-
Net yatay kuvvet:
F_{\text{net,L}} = F_2 - F_1 = 20\;N - 10\;N = 10\;N
(Sağdan gelen 20 N, soldan gelen 10 N’ı dengeler, geriye nette 10 N kalır.) -
Newton’un II. Yasası:
F_{\text{net,L}} = M \, a_L -
Verilen a_L = 5\;\mathrm{m/s^2} olduğuna göre, M:
M = \frac{F_{\text{net,L}}}{a_L} = \frac{10\;\mathrm{N}}{5\;\mathrm{m/s^2}} = 2\;\mathrm{kg}
Böylece sandığın kütlesi M = 2 kg olarak bulunur.
3. K Sisteminin İncelenmesi ve İvmenin Hesaplanması
K sisteminde ip uçlarında asılı kütlelerin ağırlıkları W₁ = 10 N ve W₂ = 20 N’dir. Bu kütleleri:
- m_1 = \dfrac{W_1}{g} = \dfrac{10}{10} = 1\;\mathrm{kg}
- m_2 = \dfrac{W_2}{g} = \dfrac{20}{10} = 2\;\mathrm{kg}
olarak tanımlayabiliriz. Şimdi bütün sistem (sol kütle m_1, sağ kütle m_2, ve sandık M) tek bir rope bağlı olduğundan, Atwood tipi problem formülü uygulanır:
-
Net kuvvet (ağır olan yönde):
F_{\text{net,K}} = m_2 \, g \;-\; m_1 \, g = (m_2 - m_1)\,g = (2 - 1)\times 10 = 10\;\mathrm{N} -
Toplam etkileyen kütle (etkilenme eylemsizliği):
m_{\text{toplam}} = m_1 + m_2 + M = 1 + 2 + 2 = 5\;\mathrm{kg} -
İvme (a_K):
a_K = \frac{F_{\text{net,K}}}{m_{\text{toplam}}} = \frac{10\;\mathrm{N}}{5\;\mathrm{kg}} = 2\;\mathrm{m/s^2}
Sonuç: a_K = 2 m/s².
4. Sonuç ve Özet Tablo
| Sistem | Kullanılan Kuvvetler / Ağırlıklar | Net Kuvvet (N) | Toplam Etk. Kütle (kg) | İvme (m/s²) |
|---|---|---|---|---|
| L | F₂ – F₁ = 20 N – 10 N = 10 N | 10 | M = 2 | 5 (verilen) |
| K | (m₂ – m₁)·g = (2–1)·10 = 10 N | 10 | 1+2+2 = 5 | 2 (bulunan) |
Doğru cevap: B) 2 m/s²
