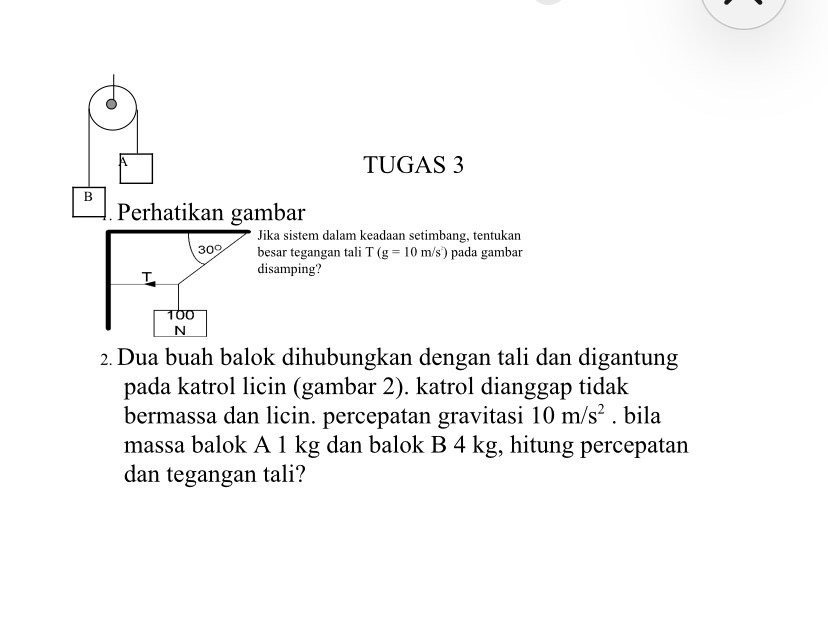

TUGAS3
Perhatikan gambar
300-
Jika sistem dalam keadaan setimbang, tentukan
besar tegangan tali T (g= 10 m/s) pada gambar
disamping?
TO0
N
2. Dua buah balok dihubungkan dengan tali dan digantung
pada katrol licin (gambar 2). katrol dianggap tidak
bermassa dan licin. percepatan gravitasi 10 m/s. bila
massa balok A l kg dan balok B4 kg, hitung percepatan
dan tegangan tali?
Penyelesaian Soal Kesetimbangan Benda Tegar dan Dinamika Gerak Katrol
Bagian 1: Menentukan Tegangan Tali T pada Sistem Setimbang
RUMUS / ATURAN YANG DIGUNAKAN:
Syarat kesetimbangan partikel:
\Sigma F_x = 0
\Sigma F_y = 0
LANGKAH-LANGKAH PENYELESAIAN:
Langkah 1 — Uraikan gaya-gaya pada sumbu vertikal (y)
Pada titik simpul tali, terdapat tiga gaya yang bekerja: gaya tegangan tali mendatar ke kiri (T), gaya berat beban ke bawah (W = 100\text{ N}), dan gaya tegangan tali miring (T_1) yang membentuk sudut 30^\circ terhadap garis horizontal (atap).
Berdasarkan kesetimbangan gaya pada sumbu vertikal (y):
\Sigma F_y = 0
T_1 \sin 30^\circ - W = 0
T_1 \left(\frac{1}{2}\right) = 100\text{ N}
T_1 = 100 \times 2 = 200\text{ N}
Langkah 2 — Hitung besar tegangan tali mendatar (T) pada sumbu horizontal (x)
Berdasarkan kesetimbangan gaya pada sumbu horizontal (x):
\Sigma F_x = 0
T_1 \cos 30^\circ - T = 0
T = T_1 \cos 30^\circ
T = 200 \times \frac{1}{2}\sqrt{3} = 100\sqrt{3}\text{ N} \approx 173{,}2\text{ N}
━━━━━━━━━━━━━━━━━━━━━━━━━━━
JAWABAN NOMOR 1:
T = 100\sqrt{3}\text{ N} (atau sekitar 173{,}2\text{ N})
━━━━━━━━━━━━━━━━━━━━━━━━━━━
Bagian 2: Percepatan dan Tegangan Tali pada Pesawat Atwood (Katrol)
RUMUS / ATURAN YANG DIGUNAKAN:
Hukum II Newton tentang gerak:
\Sigma F = m_{\text{total}} \cdot a
a = \frac{w_B - w_A}{m_A + m_B} = \frac{(m_B - m_A) \cdot g}{m_A + m_B}
LANGKAH-LANGKAH PENYELESAIAN:
Langkah 1 — Hitung percepatan sistem (a)
Diketahui:
- m_A = 1\text{ kg}
- m_B = 4\text{ kg}
- g = 10\text{ m/s}^2
Karena m_B > m_A, maka balok B akan bergerak dipercepat ke bawah dan balok A bergerak ke atas:
a = \frac{(4 - 1) \cdot 10}{1 + 4}
a = \frac{3 \cdot 10}{5} = \frac{30}{5} = 6\text{ m/s}^2
Langkah 2 — Hitung tegangan tali (T)
Tinjau gaya yang bekerja pada balok A yang bergerak ke atas:
\Sigma F_A = m_A \cdot a
T - w_A = m_A \cdot a
T - (m_A \cdot g) = m_A \cdot a
T - (1 \cdot 10) = 1 \cdot 6
T = 10 + 6 = 16\text{ N}
(Pembuktian melalui balok B yang bergerak ke bawah: w_B - T = m_B \cdot a \implies 40 - T = 4 \cdot 6 \implies T = 40 - 24 = 16\text{ N})
━━━━━━━━━━━━━━━━━━━━━━━━━━━
JAWABAN NOMOR 2:
- Percepatan sistem (a): 6\text{ m/s}^2
- Tegangan tali (T): 16\text{ N}
━━━━━━━━━━━━━━━━━━━━━━━━━━━
KONSEP KUNCI:
- Kesetimbangan Statis: Suatu sistem berada dalam keadaan diam jika resultan gaya pada semua sumbu bernilai nol (\Sigma F = 0).
- Hukum II Newton: Percepatan sebuah sistem berbanding lurus dengan resultan gaya yang bekerja dan berbanding terbalik dengan massa total sistem.
KESALAHAN UMUM:
Pendekatan Keliru: Mengabaikan sudut elevasi tali miring atau menganggap T = W = 100\text{ N}.- Pendekatan Tepat: Gaya pada tali miring harus selalu diproyeksikan terlebih dahulu ke sumbu horizontal (\cos \theta) dan sumbu vertikal (\sin \theta).
