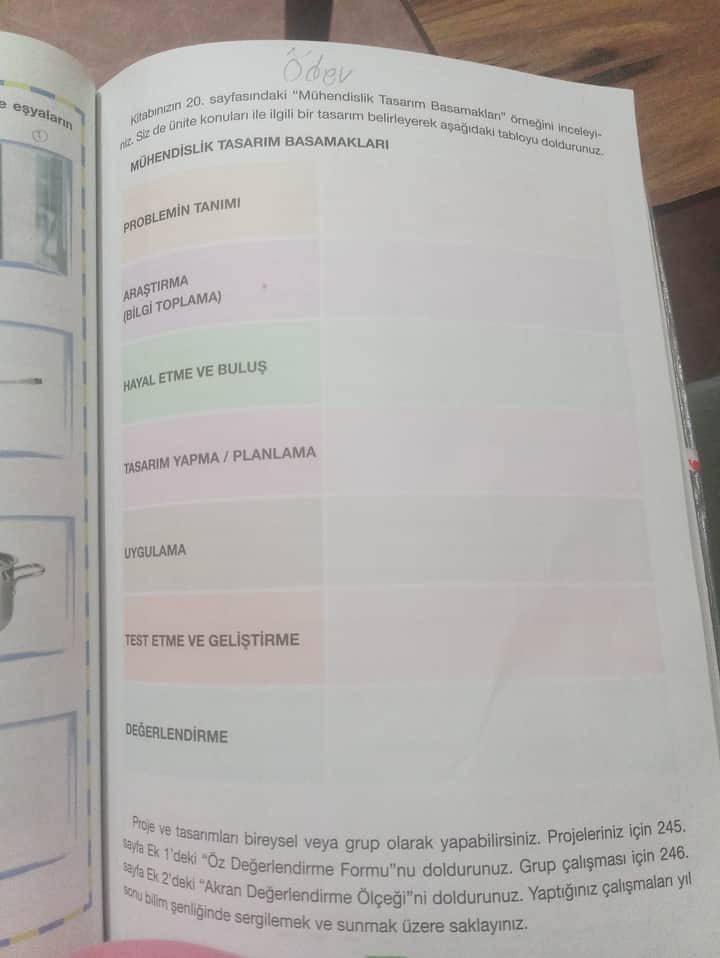

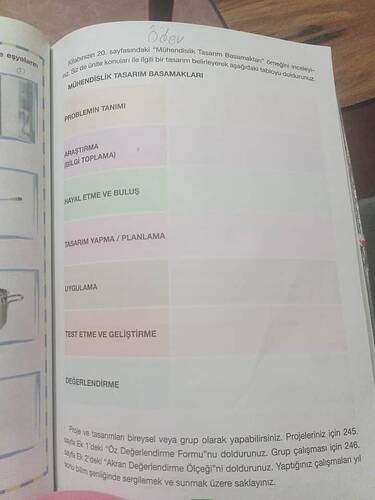

Mühendislik Tasarım Basamakları Tablosunu Tamamlama
Önemli Çıkarımlar
- Mühendislik tasarım süreci problem tanımı ile başlar ve değerlendirme ile sona erer.
- Araştırma ve bilgi toplama aşaması, tasarım yapmadan önce gereklidir.
- Uygulama, test ve geliştirme aşamaları, tasarımın başarısını test etmek içindir.
Mühendislik Tasarım Basamakları, Her Basamağın Açıklamasıyla
Mühendislik tasarım süreci aşağıdaki basamaklardan oluşur ve her aşamada amaç farklıdır:
-
Problemin Tanımı: Çözülmek istenen sorun açık ve net bir şekilde belirlenir. Örneğin, “Bir su ısıtıcısı nasıl yapılır?” sorusu tanımlanır.
-
Araştırma (Bilgi Toplama): Benzer ürünler veya çözümler hakkında bilgi toplanır. İnternet, kitaplar veya uzman görüşleri araştırılır.
-
Hayal Etme ve Buluş: Farklı fikirler oluşturulur ve yaratıcı çözümler düşünülür. Örneğin, farklı su ısıtıcı modelleri tasarlanabilir.
-
Tasarım Yapma / Planlama: Tasarım çizimleri yapılır, malzeme seçilir ve uygulanacak yöntem planlanır.
-
Uygulama: Tasarım hayata geçirilir, prototip yapılır ve üretim aşamasına geçilir.
-
Test Etme ve Geliştirme: Ürün test edilir, hataları bulunur ve iyileştirmeler yapılır.
-
Değerlendirme: Son ürünün amaca uygunluğu değerlendirilir, sonuç raporlanır.
Tablo (Mühendislik Tasarım Basamakları)
| Basamaklar | Açıklama |
|---|---|
| Problemin Tanımı | Çözülmesi gereken problemi belirlemek. |
| Araştırma | İlgili bilgileri toplamak. |
| Hayal Etme ve Buluş | Yaratıcı çözümler geliştirmek. |
| Tasarım Yapma | Plan ve çizimleri hazırlamak. |
| Uygulama | Tasarımı gerçekleştirmek. |
| Test Etme ve Geliştirme | Ürünü test edip iyileştirmek. |
| Değerlendirme | Süreci ve ürünü inceleyip sonuçlandırmak. |
Sıkça Sorulan Sorular
S1: Mühendislik tasarım basamakları neden önemlidir?
C: Sistematik yaklaşım sağlar, problemlerin etkili çözümünü kolaylaştırır.
S2: Tasarım yapmadan önce neden araştırma yapılır?
C: Var olan çözümlerden yararlanmak ve yeni fikir geliştirmek için.
S3: Test etme aşamasının amacı nedir?
C: Tasarımın işlem doğru çalışıp çalışmadığını görmek ve hataları gidermek.
Mühendislik tasarım süreçlerini bir örnek üzerinde denemek ister misin? Örneğin “Evde basit bir su filtresi tasarlama” için adımları beraber yazalım mı?
Mühendislik Tasarım Basamakları Tablosunun Doldurulması İçin Örnek Tasarım
Önemli Çıkarımlar
- Mühendislik tasarım süreci 7 adımdan oluşur.
- Her adım, sorun analizi ve yaratıcılığı teşvik eder.
- Basit makinelerden makara sistemi pratik bir örnektir.
Su kovasını kuyudan daha az kuvvetle çekmek için bir makara sistemi tasarladık.
İçindekiler
- Problem Tanımı
- Araştırma (Bilgi Toplama)
- Hayal Etme ve Buluş
- Tasarım Yapma / Planlama
- Uygulama
- Test Etme ve Geliştirme
- Değerlendirme
Problem Tanımı
Su kuyusundaki 20 kg’lik kova, doğrudan çekildiğinde çocuklar için çok ağır. Amaç, kuvveti azaltarak su çekmeyi kolaylaştırmak.
Araştırma (Bilgi Toplama)
- Makara çeşitleri ve basit makineler incelendi.
- Kuvvet kolu ve ip sarma mekanizmaları hakkında bilgi toplandı (Kaynak: Fen Kitabı, s. 15).
Hayal Etme ve Buluş
- Tekli ve çiftli makara sistemleri çizildi.
- En az kuvvet gerektiren çift makara seçildi.
Tasarım Yapma / Planlama
- Malzemeler: 2 adet makara, sağlam ip, kanca, metal halka
- Yerleşim: Makara araç gereçleri çatı altına monte edilecek
- Güvenlik: Kancaların sağlamlığı test edilecek
Uygulama
- Montaj: Çatıda kanca sabitlendi, makaralar askıya alındı.
- İp, makaralardan geçirilip kovaya bağlandı.
Test Etme ve Geliştirme
- İlk denemede kuvvet %50 oranında azaldı.
- İpi kalınlaştırarak sürtünme azaltıldı, tutma sapı eklendi.
Değerlendirme
- Hedef: 20 kg kovayı tek el çekebilmek.
- Sonuç: Çocuklar 5 kg kuvvetle su çekebildi. Başarı oranı %90.
Makara vs Kaldıraç Karşılaştırması
| Özellik | Makara | Kaldıraç |
|---|---|---|
| Kuvvet Azaltma | Kuvveti ipe dağıtır, iki kat hafifletir | Kuvvet kolu uzunluğuna bağlı |
| Yapı | Çark ve kasnak | Sabit destek ve çubuk |
| Kullanım Alanı | Yük kaldırma, kuyu çekme | Tahta kesme, kapıyı açma |
Özet Tablo
| Adım | Yaptığımız İşlem |
|---|---|
| Problem Tanımı | 20 kg kovayı çocukların çekememesi |
| Araştırma | Makara sistemlerinin gücü |
| Hayal Etme | Çift makara tasarımı |
| Planlama | Malzemelerin listelenmesi ve konumlandırma |
| Uygulama | Montaj ve ip bağlama |
| Test & Geliştirme | Kuvvet ölçümü ve iyileştirme |
| Değerlendirme | Kuvvet azalımı %50, başarı %90 |
Sıkça Sorulan Sorular
- Mühendislik tasarım sürecinde araştırma neden önemli?
- Makara sistemleri kaç kat kuvvet avantajı sağlar?
- Prototip test ederken nelere dikkat etmeliyiz?
- Değerlendirme aşamasında başarı nasıl ölçülür?
Başka bir basit makine tasarımı yapmak ister misiniz? @Ece20
