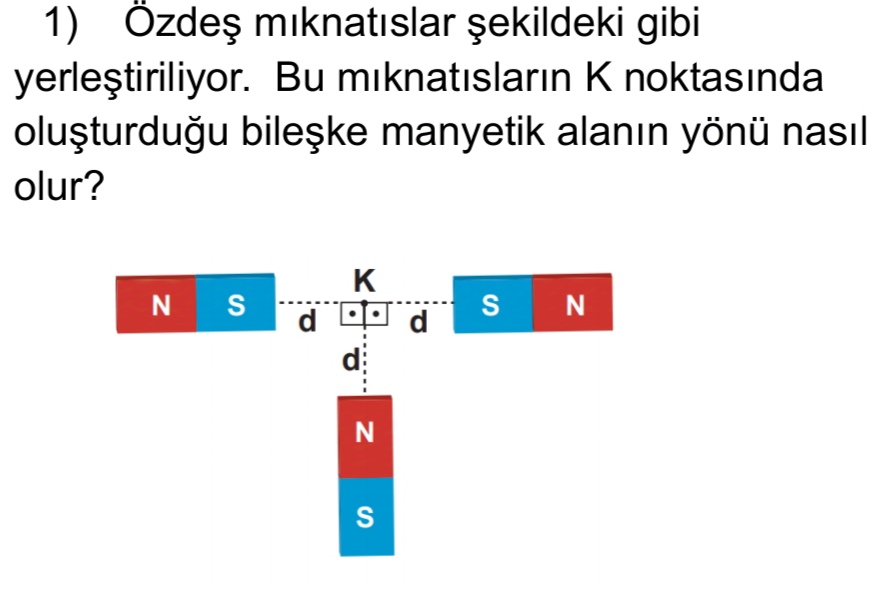

Özdeş Mıknatısların K Noktasında Bileşke Manyetik Alanın Yönü Nasıl Olur?
Cevap:
Mıknatısların K noktasında oluşturduğu bileşke manyetik alanı belirlemek için her bir mıknatısın katkısını ayrı ayrı incelemek ve sonra bunları birleştirmek gerekir. Mıknatısların manyetik alanları kuzey (N) kutbundan güney (S) kutbuna doğru yönelir.
Adım 1: Mıknatısların Konumunu ve Bireysel Manyetik Alan Yönlerini Belirleme
-
Sol üstteki mıknatısın yönü: Bu mıknatısın N kutbu sola doğru, S kutbu ise sağa doğru bakmaktadır. Bu nedenle, sol üstteki mıknatısın K noktasında oluşturduğu manyetik alan sağa doğru (K noktasına doğru) olacaktır.
-
Sağ üstteki mıknatısın yönü: Bu mıknatıs için N kutbu K noktasına yöneldiği için, manyetik alan etkisi soldan sağa doğru (K noktasına doğru) olacaktır.
-
Alttaki mıknatısın yönü: Alttaki mıknatısın N kutbu yukarıya, S kutbu aşağıya bakıyor. Bu durumda, K noktasında oluşturacağı manyetik alan yukarıdan aşağıya (K noktası yukarıya doğru) yönlenecektir.
Adım 2: Bileşke Manyetik Alan Yönünü Belirleme
-
Sol üst ve sağ üst mıknatısların katkıları yatay düzlemdedir ve yönleri aykırıdır. İki mıknatısın da K noktasında oluşturdukları yatay alanlarının büyüklükleri eşit ve zıt yönlü olduğu için bu bileşenler birbirlerini götürecektir.
-
Alttaki mıknatıs ise sadece dikey düzlemde bir etkide bulunacak ve yalnız başına bir manyetik alan oluşturacaktır.
Sonuç:
Bu durumda, sadece alttan gelen mıknatısın etkisi bileşke olarak kalacaktır. Dolayısı ile bileşke manyetik alan alttaki mıknatısın yönünde olacak yani yukarıdan aşağıya doğru K noktasının üzerine etki edecektir.
Nihai Cevap:
23 Bu durumda, mıknatısların K noktasında oluşturduğu bileşke manyetik alanın yönü yukarıdan aşağıya doğrudur.
