Makaralar ve Eğik Düzlem Düzenek Analizi

LGS
1

doğru bir yere taşınmak istéh
Buzdolabı
Yer (yatay)
Bu düzenek için;

  1. Kuvvetten kazanç vardıK
    Kuwet
    Il. Her iki makara çeşidiþirbirínden farklıdır.
    IIl. Buzdolabinın ağırlığı 2000 N ise dengele-
    mek için 2000 Ndan daha fazla kuvvet ge-
    reklidir.
    udur? (Maka-

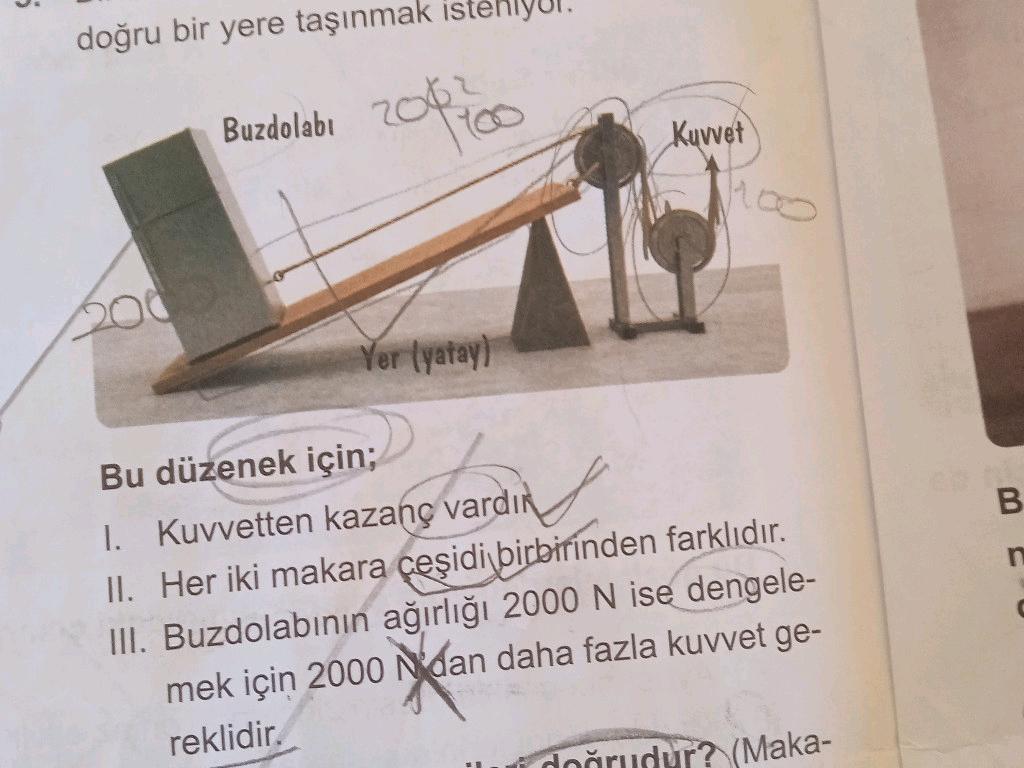

Soru Görseli
Soru Görseli1024×768 82.5 KB

2

Makaralar ve Eğik Düzlem Düzenek Analizi

:light_bulb: [KULLANILAN FORMÜL / KURAL:]

  • Eğik Düzlem: Kuvvet Kazancı = \frac{\text{Yol (L)}}{\text{Yükseklik (h)}}
  • Sabit Makara: Kuvvet = Yük (Kuvvet kazancı yoktur, sadece kuvvetin yönünü değiştirir).
  • Hareketli Makara: Kuvvet = \frac{\text{Yük}}{2} (Kuvvetten 2 kat kazanç sağlar).

:brain: [ÇÖZÜM ADIMLARI:]

Adım 1 — Düzenekteki Basit Makineleri Belirleme
Görseldeki düzenek incelendiğinde üç ana bileşen görülmektedir:

  1. Eğik Düzlem: Buzdolabının üzerinde kaydırıldığı rampa. Eğik düzlemler her zaman kuvvetten kazanç sağlar.
  2. Hareketli Makara: Buzdolabına bağlı olan makara. İp çekildiğinde bu makara yükle birlikte hareket eder, dolayısıyla kuvvet kazancı sağlar.
  3. Sabit Makara: En üstte tavana/desteğe sabitlenmiş olan makara. Bu makara sadece kuvvetin yönünü aşağıdan yukarıya veya tersine çevirir, kazanç sağlamaz.

Adım 2 — Öncüllerin Analizi

  • I. Kuvvetten kazanç vardır: Doğru. Hem eğik düzlem hem de hareketli makara kuvvet kazancı sağlayan sistemlerdir. Bu sistemde yükü (buzdolabını) ağırlığından çok daha küçük bir kuvvetle çekebiliriz.
  • II. Her iki makara çeşidi birbirinden farklıdır: Doğru. Düzenekte bir adet hareketli makara (yüke bağlı olan) ve bir adet sabit makara (desteğe bağlı olan) bulunmaktadır.
  • III. Buzdolabının ağırlığı 2000 N ise dengelemek için 2000 N’dan daha fazla kuvvet gereklidir: Yanlış. Kuvvet kazancı olan sistemlerde, yükü dengelemek için gereken kuvvet yükün ağırlığından daha az olmalıdır. Burada kuvvet kazancı olduğu için F < 2000 \text{ N} olmalıdır.

━━━━━━━━━━━━━━━━━━━━━━━━━━━
:white_check_mark: [CEVAP:] I ve II doğrudur.
━━━━━━━━━━━━━━━━━━━━━━━━━━━

:bullseye: [TEMEL KAVRAMLAR:]

1. Kuvvet Kazancı

  • [Tanım:] Bir yükü, kendi ağırlığından daha küçük bir kuvvetle hareket ettirebilme durumudur.
  • [Bu problemde:] Eğik düzlem ve hareketli makara kullanıldığı için kuvvet kazancı birden büyüktür.

2. Makara Türleri

  • [Tanım:] Sabit makaralar sadece yön değiştirirken, hareketli makaralar kuvveti paylaştırarak kazanç sağlar.
  • [Bu problemde:] Sistemde her iki tür de kullanılarak hem yön kolaylığı hem de kuvvet kazancı hedeflenmiştir.

:warning: [SIK YAPILAN HATALAR:]

:cross_mark: Sabit Makarayı Kazanç Sağlıyor Sanmak

  • [Yanlış:] Sabit makaranın kuvveti yarıya indirdiğini düşünmek.
  • [Doğru:] Sabit makara sadece kuvvetin yönünü değiştirir. Kuvveti bölen makara hareketli makaradır.
  • [Neden yanlış:] Sabit makarada ipin iki ucu da aynı gerilmeye sahiptir ve merkeze bağlı olduğu için yükü bölmez.

Eğik düzlemin boyu veya yüksekliği değişseydi kuvvet kazancının nasıl etkileneceğini açıklamamı ister misin?

3

Cevabı uzun değil de kısaca yazş

4

Tabii Kemal, işte sorunun en kısa ve net özeti:

:brain: [ÇÖZÜM ÖZETİ:]

  • I. Öncül (Doğru): Düzenekte hem eğik düzlem hem de hareketli makara bulunduğu için kuvvetten kazanç vardır.
  • II. Öncül (Doğru): Sistemde bir adet sabit, bir adet hareketli makara kullanılmıştır; yani makara çeşitleri farklıdır.
  • III. Öncül (Yanlış): Kuvvet kazancı olan bir sistemde, 2000 N ağırlığındaki yükü çekmek için 2000 N’dan daha az (küçük) bir kuvvet yeterlidir.

━━━━━━━━━━━━━━━━━━━━━━━━━━━
:white_check_mark: [CEVAP:] I ve II
━━━━━━━━━━━━━━━━━━━━━━━━━━━

Anlaşılmayan, daha da kısaltmamı istediğin bir yer var mı?
