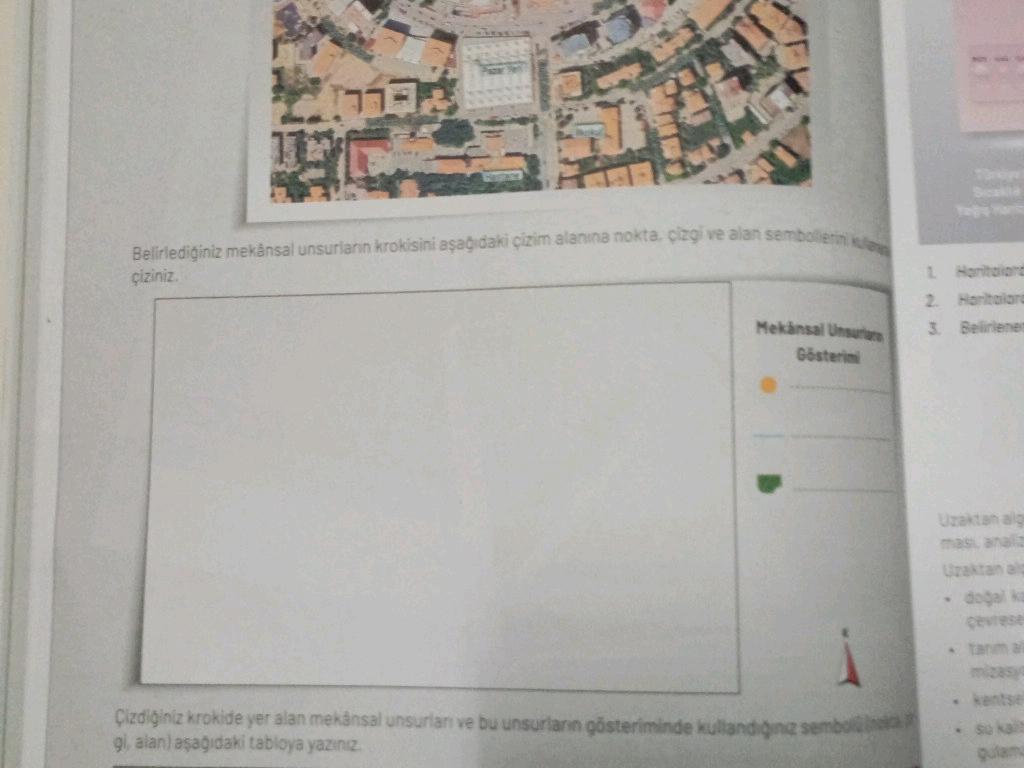

Belirlediğiniz mekânsal unsurların krokisini aşağıdaki alanına nokta, çizgi ve alan sembollerini kullanarak çiziniz.
Çizdiğiniz krokide yer alan mekânsal unsurları ve bu unsurların gösteriminde kullandığınız sembolü/sembol-
gi, alan) aşağıdaki tabloya yazınız.
Harita Bilgisi: Mekânsal Verilerin Nokta, Çizgi ve Alan Yöntemiyle Gösterimi
Bu etkinlikte, verilen hava fotoğrafındaki/uydu görüntüsündeki coğrafi unsurların soyutlanarak nokta, çizgi ve alan sembolleriyle bir krokiye dönüştürülmesi ve lejant (sembol anahtarı) oluşturulması istenmektedir.
1. Kroki Alanına Çizim Yapma Adımları
Kroki kutusunun içine yukarıdaki görseli referans alarak şu adımlarla çizim yapmalısın:
- Çizgisel Unsurlar (Yollar): Görseldeki ana caddeyi, kavşağı ve sokakları cetvel yardımıyla çizgi şeklinde belirle.
- Alansal Unsurlar (Bölgeler): Ortadaki Pazar Yeri’ni, bina bloklarını (yerleşim adalarını) ve kenardaki yeşil alanları/parkları kapalı geometrik şekiller (dikdörtgen, poligon) çizip içini uygun renklerle (ör. yeşil, turuncu) boyayarak göster.
- Noktasal Unsurlar (Önemli Binalar/Tesisler): Hastane, Okul veya belirli durak noktalarını daire/nokta simgeleriyle işaretle.
- Yön Oku: Çizimin sağ alt/üst köşesine kuzeyi gösteren yön okunu ekle.
2. Tablo / Lejant Doldurma Rehberi
Çizdiğin krokide kullandığın unsurları ve sembol türlerini aşağıdaki gibi sınıflandırıp tabloya yazabilirsin:
| Mekânsal Unsur (Örnek) | Kullanılan Sembol Türü | Açıklama / Gösterim Şekli |
|---|---|---|
| Hastane / Okul | Nokta | Belirli bir konumu belirten renkli daire/nokta |
| Caddeler / Sokaklar | Çizgi | Ulaşım ağını gösteren doğrusal çizgiler |
| Pazar Yeri | Alan | Sınırları belirlenmiş geniş etkinlik/ticaret alanı |
| Park / Ağaçlık Alan | Alan | İçi yeşil taranmış kapalı alan |
| Yerleşim / Konut Blokları | Alan | Binaların oluşturduğu ada alanları |
TEMEL KAVRAMLAR:
- Noktasal Veri: Harita ölçeğine göre alanı gösterilemeyecek kadar küçük olan veya tek bir koordinatı temsil eden unsurlar (Ağaç, çeşme, okul, zirve noktası vb.).
- Çizgisel Veri: Belirli bir uzunluğu ve yönü olan hat biçimindeki unsurlar (Yol, akarsu, sınır, fay hattı vb.).
- Alansal Veri: Yeryüzünde belirli bir yüzölçümüne ve sınırlara sahip unsurlar (Göl, orman, tarım arazisi, il/ilçe alanı, pazar yeri vb.).
Sınav / Uygulama İpucu: Mekânsal bir unsurun hangi sembolle gösterileceği haritanın ölçeğine bağlıdır. Örneğin küçük ölçekli dünya haritasında bir şehir nokta olarak gösterilirken, büyük ölçekli bir şehir planında aynı şehir alan olarak gösterilir.
