A)
Z, Y
B)
Y, M
C)
Z, P
D)
M, P
Sorunun Çözümü:
Verilen soruda:
Dişli çarkların hareketi, birbirlerine değerek kuvvet aktarımı sayesinde gerçekleşir. Bir dişli çark döndüğünde, ona bağlı olan diğer dişli çarklar ters yönde döner. Ortak eksenli bir durum söz konusu olduğunda, aynı eksende olan dişli çarklar ise aynı yönde dönmektedir.
Adımlar:
-
Sorunun analizi ve bağlantılar:
- K dişlisi ok yönünde döner.
- Z ve Y dişlileri ortak eksenlidir. Bu durumda Z ve Y aynı yönde birbirine paralel şekilde dönecektir.
- Y dişlisi P dişli çarka bağlı olduğu için, Y’nin dönme yönü P’nin ters yönde olmasını sağlar.
- M dişlisi bağımsız ve başka temasla doğrudan P dişlisiyle ilişkilidir.
-
Ortak Eksende Dönme:
Z ve Y ortak eksenli olduğu için:
Z ↔ Y (aynı yönde döner) -
Y Dişlisi ve P Dişlisi İlişkisi:
Y ve P çarkları birbirine temas ettiği için, Y’nin dönme yönü P’nin ters dönmesine neden olur. -
Sonuç:
K dişlisi ok yönünde dönerken, aynı yönde dönen dişli çark ortak eksende bulunan Z dişlisidir.
Doğru Cevap:
A şıkkı: Z, Y
Bu durumda hem Z hem de Y dişlisi K ile aynı yönde dönmektedir.

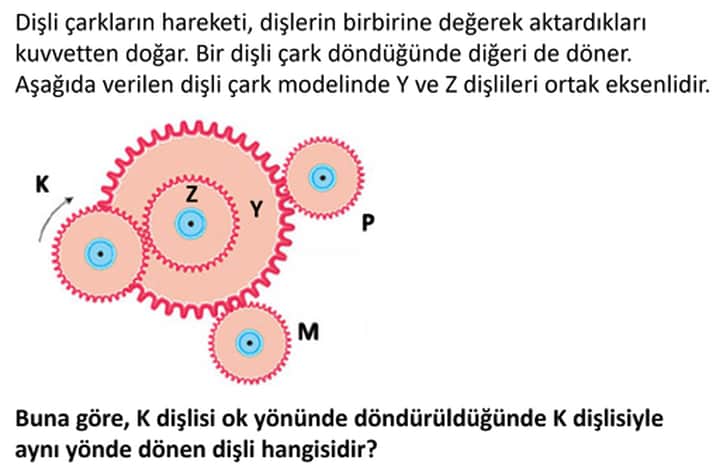

Buna göre, K dişlisi ok yönünde döndürüldüğünde K dişlisiyle aynı yönde dönen dişli hangisidir?
Cevap:
Dişli Çarkların Dönme Yönü Analizi
Dişli sistemlerinde bir dişli çark döndüğünde ona bağlı olan diğer dişli çark, zıt yönde döner. Fakat, eğer iki dişli ortak eksende birleşik şekilde hareket ediyorsa, birlikte aynı yönde dönerler.
Şemadaki Dişli İlişkileri
- K dişlisi, Z dişlisine temas ediyor.
- Z dişlisi ve Y dişlisi ortak eksende (birlikte, aynı yönde dönerler).
- Y dişlisi, P ve M dişlilerine temas ediyor.
Adım adım analiz:
- K dişlisi ok yönünde dönerse (örneğin saat yönü kabul edelim):
- K ile Z temas ettiği için: Z ters yönde döner (yani saat yönünün tersi).
- Z ve Y aynı eksende, bu yüzden Y de Z ile aynı yönde döner (yani saat yönünün tersi).
- Y ile P temas ettiği için: P tekrar ters yönde, yani saat yönünde döner.
- Y ile M temas ettiği için: M de saat yönünde döner.
Sonuç Tablosu
| Dişli | Dönme Yönü |
|---|---|
| K | Saat yönü (ok yönü) |
| Z | Saat yönü tersi |
| Y | Saat yönü tersi |
| P | Saat yönü |
| M | Saat yönü |
Doğru Seçeneğin Belirlenmesi
K ile aynı yönde dönen dişliler: Saat yönünde dönenler, yani P ve M’dir.
Sonuç:
Doğru cevap:
D) M, P
Çünkü hem M hem de P dişlisi, K dişlisiyle aynı yönde döner.
Buna göre, K dişlisi ok yönünde döndürüldüğünde K dişlisiyle aynı yönde dönen dişli hangisidir?
Cevap:
İçindekiler
- Dişli Sistemlerinde Yön Mantığı
- Dişli Çarklarının Bağlantı Şeması ve Yön Analizi
- Adım Adım Yön Takibi ve Sonuç
- Sonuç Tablosu
- Özet ve Cevap
1. Dişli Sistemlerinde Yön Mantığı
- Bir dişliyle temas eden dişli, ters yönde döner.
- Birden fazla dişli yolu olduğunda yön değişimi sayısı tek ise ters; çift ise aynı yönde olur.
- Bir eksende sabit duran (ortak milde) iki dişli daima aynı yönde döner.
2. Dişli Çarklarının Bağlantı Şeması ve Yön Analizi
Dişli Bağlantıları:
- K dişlisi Z dişlisiyle dıştan bağlı.
- Z, hem K hem de Y dişlisiyle ortak eksende.
- Y dişlisi dıştan P ve M dişlilerine bağlı.
Şematik bağlantı:
K --Z == Y--P
|
M
- (–): dıştan temas (yön ters)
- (==): aynı mil (yön aynı)
3. Adım Adım Yön Takibi ve Sonuç
Adım 1: K dişlisinin dönüş yönü
- Soruya göre K dişlisi ok yönünde (örneğin saat yönü) döndürülecek.
Adım 2: Z dişlisi
- K ile Z dıştan temas ettiği için Z, K’nın tersi yönde döner.
Adım 3: Y dişlisi
- Y ve Z ortak eksende bulunduğu için Y, Z ile aynı yönde döner.
Adım 4: P ve M dişlileri
- Y dişlisi P’ye dıştan bağlı. O halde P, Y’nin tersi yönde döner.
- Y dişlisi M’ye dıştan bağlı. O halde M, Y’nin tersi yönde döner.
Yönleri özetleyelim:
| Dişli | Kimle Bağlı | Hangi yönde? |
|---|---|---|
| K | (başlangıç) | Ok yönü (varsayalım saat yönü) |
| Z | K ile dıştan | K’nın tersi |
| Y | Z ile aynı eksen | K’nın tersi |
| P | Y ile dıştan | K’nın tersi’nin tersi = K ile aynı |
| M | Y ile dıştan | K’nın tersi’nin tersi = K ile aynı |
4. Sonuç Tablosu
| Dişli | Dönüş Yönü | Açıklama |
|---|---|---|
| K | Ok yönü | Soru gereği |
| Z | K’nın tersi | K ile dıştan temas |
| Y | K’nın tersi | Z ile aynı mil (eksende döner) |
| P | K ile aynı | Y ile dıştan (çift terslik, tekrar aynı) |
| M | K ile aynı | Y ile dıştan (çift terslik, tekrar aynı) |
5. Özet ve Cevap
K dişlisi ok yönünde döndüğünde, aynı yönde dönen dişliler:
- P ve M dişlileri.
Doğru cevap:
D) M, P
Bilgi Tablosu:
| Şık | Dişliler | Aynı yönde mi döner? |
|---|---|---|
| A | Z, Y | Hayır, tersi yönde |
| B | Y, M | Sadece biri aynı |
| C | Z, P | Hayır, sadece biri |
| D | M, P | Evet, ikisi de aynı |
Sonuç:
K dişlisiyle aynı yönde dönen dişliler, M ve P’dir. Cevap: D şıkkıdır.
Buna göre, K dişlisi ok yönünde döndürüldüğünde K dişlisiyle aynı yönde dönen dişli hangisidir?
Answer:
Dişlilerin Hareket Prensibi
- İki dişli birbirine temas ediyorsa her zaman ters yönlerde döner.
- Ortak eksen (koaksiyel) üzerinde bulunan dişliler (örneğin Y ile Z) aynı yönde ve aynı açısal hızla döner.
Adım Adım İnceleme
-
K ve Z Dişlisi Teması
- Çark üzerindeki şekilden anlaşıldığı üzere, K dişlisi Z dişlisiyle doğrudan temas hâlindedir.
- Bu temas sonucu K ve Z dişlileri ters yönlerde döner.
-
Z ve Y Dişlisi Ortak Eksenli
- Soru metninde belirtildiği gibi Y ve Z dişlileri ortak eksenlidir. Dolayısıyla Z hangi yönde dönüyorsa, Y de aynı yönde döner.
- K ok yönünde (varsayalım saat yönü) dönüyorsa, Z ve Y dişlileri saat yönünün tersi yönünde dönecektir.
-
Y Dişlisinin M ve P ile Teması
- Y dişlisi, şekilden anlaşılacağı üzere hem M hem de P dişlileriyle temas hâlindedir.
- Y ile M ve Y ile P arasındaki temas nedeniyle, M ve P dişlileri Y’den ters yönde döner.
- Y saat yönünün tersi dönüyorsa, M ve P saat yönünde ((K ile aynı yönde)) döner.
Sonuç ve Cevap
K dişlisi saat yönünde döndüğünde M ve P dişlileri de K ile aynı yönde döner. Bu nedenle doğru cevap:
(D) M, P
