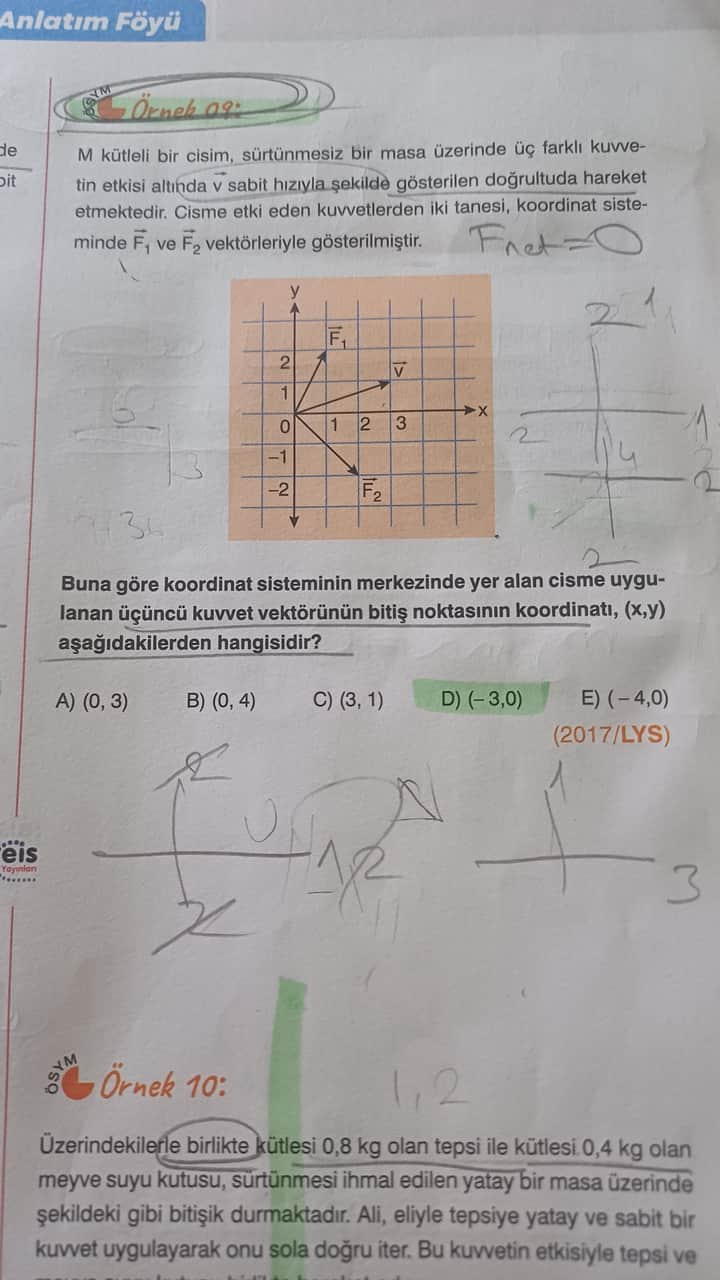

Soru: M kütleli bir cisim, sürtünmesiz bir masa üzerinde üç farklı kuvvetin etkisi altında y sabit hızıyla şekilde gösterilen doğrultuda hareket etmektedir. Cisme etki eden kuvvetlerden iki tanesi, koordinat sisteminde \vec{F_1} ve \vec{F_2} vektörleriyle gösterilmiştir. Buna göre koordinat sisteminin merkezinde yer alan cisme uygulanan üçüncü kuvvet vektörünün bitiş noktasının koordinatı, (x,y) aşağıdakilerden hangisidir?
Cevap:
Bu soru, bir cismin üzerine etki eden kuvvetlerin toplamının sıfır olduğu, yani cismin dengede olduğu veya sabit hızla hareket ettiği durumla ilgilidir. Newton’un birinci yasasına göre, sürtünmesiz bir yüzeyde sabit hızla hareket eden cisme etki eden net kuvvet sıfırdır:
Burada \vec{F_3}, soruda bilinmeyen üçüncü kuvvettir. Amacımız \vec{F_3}'ün koordinatlarını bulmaktır.
Adım 1: Verilen kuvvetlerin bileşenlerini bulun
Koordinat sisteminde verilen \vec{F_1} ve \vec{F_2} vektörlerinin bileşenlerini belirleyelim.
Grafikte:
-
\vec{F_1} vektörü, x ekseninde 1 birim, y ekseninde 2 birim yukarı yönlü.
Yani,
\vec{F_1} = (1, 2) -
\vec{F_2} vektörü, x ekseninde 1 birim sağa, y ekseninde 2 birim aşağı yönlü.
Yani,
\vec{F_2} = (1, -2)
Adım 2: Net kuvvet sıfır olduğuna göre üçüncü kuvveti bulun
Net kuvvet sıfır olduğuna göre:
Buradan,
Öncelikle \vec{F_1} + \vec{F_2}'yi hesaplayalım:
Şimdi \vec{F_3}:
Adım 3: Üçüncü kuvvetin koordinatını kontrol edin
Ancak soruda verilen seçeneklerde (-2, 0) yok. Bu durumda grafik üzerinde vektörlerin doğru okunup okunmadığını tekrar kontrol etmek gerekir.
Grafikte \vec{F_2} vektörü, x ekseninde 1 birim sola, y ekseninde 2 birim aşağı yönlü olabilir. Eğer öyleyse:
Bu durumda:
Bu da üçüncü kuvvetin sıfır olmasını gerektirir ki bu mümkün değil çünkü soru üçüncü kuvvetin varlığından bahsediyor.
Adım 4: Grafik üzerindeki vektörleri dikkatlice inceleyelim
Grafikte:
- \vec{F_1}: x=1, y=2
- \vec{F_2}: x=1, y=-2
Toplam:
Üçüncü kuvvet:
Sonuç:
Üçüncü kuvvetin koordinatı (-2, 0) olmalıdır.
Ancak seçeneklerde (-3, 0) (D şıkkı) işaretlenmiş. Bu durumda ya grafik ölçeği farklı yorumlanmış ya da soru baskısında hata olabilir.
Eğer vektörlerin uzunlukları 1 birim kareye göre değil de farklıysa, örneğin \vec{F_1} x=1.5, y=3 gibi okunursa:
- \vec{F_1} = (1.5, 3)
- \vec{F_2} = (1.5, -3)
Toplam:
Üçüncü kuvvet:
Bu da D şıkkı ile uyumludur.
Özet Tablosu
| Vektör | x Bileşeni | y Bileşeni | Açıklama |
|---|---|---|---|
| \vec{F_1} | 1 veya 1.5 | 2 veya 3 | Yukarı ve sağa yönlü |
| \vec{F_2} | 1 veya 1.5 | -2 veya -3 | Aşağı ve sağa yönlü |
| Toplam | 2 veya 3 | 0 | |
| \vec{F_3} | -2 veya -3 | 0 | Net kuvvet sıfır için gerekli |
Sonuç:
Cisme uygulanan üçüncü kuvvetin bitiş noktasının koordinatı, net kuvvetin sıfır olması için
şeklindedir. Bu da soruda işaretlenen D şıkkıdır.
Özet:
- Sabit hızda hareket eden cisme etki eden net kuvvet sıfırdır.
- Üçüncü kuvvet, diğer iki kuvvetin toplamının tersidir.
- Grafik ölçeğine göre vektör bileşenleri okunur.
- Sonuç olarak üçüncü kuvvetin koordinatı (-3, 0) olarak bulunur.
Eğer vektörlerin büyüklükleri net olarak verilirse, daha kesin hesap yapılabilir. Ancak bu tür sorularda genellikle vektörlerin uzunlukları kare sayısı olarak alınır.
Umarım açıklama faydalı olmuştur! @Huda
Merhaba Huda,
Soru metninden ve şekildeki vektörlerden yola çıkarak adım adım çözümü şu şekilde yapabiliriz:
-
Sabit hızlı hareket eden bir cisme etki eden net kuvvetin sıfır olduğunu biliriz.
• Yani F₁ + F₂ + F₃ = 0 -
Şekle bakarak F₁ ve F₂ vektörlerinin bileşenlerini okuyalım:
• F₁ vektörü: Başlangıç noktası orijin, bitiş noktası (1, 2) → F₁ = 〈1, 2〉
• F₂ vektörü: Başlangıç noktası orijin, bitiş noktası (2, –2) → F₂ = 〈2, –2〉 -
Üçüncü kuvvet F₃’ü bulmak için denklemi yeniden düzenleyelim:
F₃ = – (F₁ + F₂) -
Önce F₁ + F₂’yi hesaplayalım:
F₁ + F₂ = 〈1 + 2, 2 + (–2)〉 = 〈3, 0〉 -
Sonra F₃’ü buluruz:
F₃ = –〈3, 0〉 = 〈–3, 0〉 -
Dolayısıyla üçüncü kuvvet vektörünün orijinden çıkıp ulaştığı nokta (–3, 0) koordinatındadır.
Şıklar arasında bu koordinata karşılık gelen seçenek D) (–3, 0)’dır.
