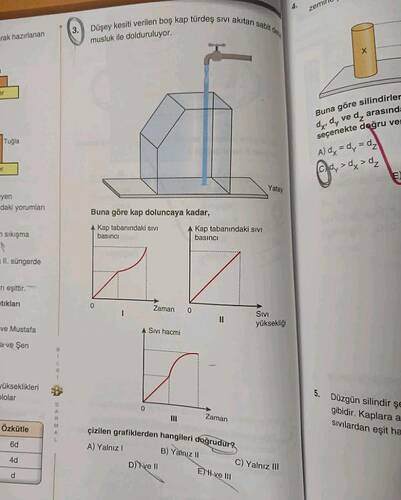

Düşey kesiti verilen boş kap türdeş sıvı akıtan sabit debili musluk ile dolduruluyor.
Buna göre kap doluncaya kadar,
I. Kap tabanındaki sıvı basıncı
III. Sıvı hacmi
çizilen grafiklerden hangileri doğrudur?
A) Yalnız I
B) Yalnız II
C) Yalnız III
D) I ve II
E) II ve III
Sıvı Basıncı ve Kap Şekline Bağlı Grafiklerin Analizi
KULLANILAN FORMÜL / KURAL:
- Sıvı basıncı formülü: P = h \cdot d \cdot g
- Sabit debili muslukta hacim-zaman ilişkisi: V = Q \cdot t (Hacim zamanla doğru orantılıdır)
- Sıvı yüksekliğinin zamana göre değişim hızı: \dfrac{dh}{dt} = \dfrac{Q}{A} (A: Kabın yatay kesit alanı)
ÇÖZÜM ADIMLARI & GRAFİK ANALİZİ:
1. Kap Şeklinin İncelenmesi:
- Alt Bölüm: Düşey kesiti düzgün (sabit kesit alanlı) bir prizmadır. Kesit alanı A sabittir.
- Üst Bölüm: Sol kenarı içeri doğru daralan bir yapıya sahiptir. Dolayısıyla yukarı çıkıldıkça kesit alanı A azalır (kap daralır).
2. Grafiklerin Değerlendirilmesi:
-
I. Grafik (Kap tabanındaki sıvı basıncı — Zaman):
- Sıvı basıncı P = h \cdot d \cdot g olduğundan basıncın zamana göre değişimi, yüksekliğin (h) zamana göre değişimine bağlıdır.
- Alt bölümde: Kesit alanı sabit olduğundan birim zamandaki yükseklik artışı sabittir (\frac{dh}{dt} = \text{sabit}). Bu nedenle P-t grafiği doğrusal (sabit eğimli) artar.
- Üst bölümde: Kap yukarı doğru daraldığından birim zamandaki yükseklik artışı giderek büyür (\frac{dh}{dt} artar). Bu nedenle P-t grafiği artan eğimli (parabolik) olur.
- Sonuç: I. grafik DOĞRUDUR.
-
II. Grafik (Kap tabanındaki sıvı basıncı — Sıvı yüksekliği):
- Basınç denklemi P = (d \cdot g) \cdot h şeklindedir.
- Özkütle (d) ve yer çekimi ivmesi (g) sabit olduğundan, kabın şekli ne olursa olsun sıvı basıncı (P), sıvı yüksekliği (h) ile her zaman doğru orantılıdır.
- Grafiğin eğimi sabittir (\text{Eğim} = d \cdot g) ve doğru şeklinde olmalıdır.
- Sonuç: II. grafik DOĞRUDUR.
-
III. Grafik (Sıvı hacmi — Zaman):
- Musluk sabit debili (Q = \text{sabit}) olduğundan, kaba birim zamanda dolan sıvı hacmi daima eşittir (V = Q \cdot t).
- Bu nedenle V-t grafiği kabın şeklinden bağımsız olarak orijinden geçen düz bir doğru olmalıdır. Grafikteki bükülmeler ve eğrilikler hatalıdır.
- Sonuç: III. grafik YANLIŞTIR.
━━━━━━━━━━━━━━━━━━━━━━━━━━━
CEVAP: D) I ve II
━━━━━━━━━━━━━━━━━━━━━━━━━━━
TEMEL KAVRAMLAR:
- Sabit Debi (Q): Musluktan birim zamanda akıtılan sıvı hacminin değişmemesidir.
- Sıvı Basıncının Bağımsızlığı: Bir noktadaki sıvı basıncı kabın şekline veya içindeki toplam sıvı miktarına değil; yalnızca o noktanın üzerindeki sıvının düşey derinliğine (h), sıvının özkütlesine (d) ve yer çekimi ivmesine (g) bağlıdır.
SIK YAPILAN HATALAR:
Hatalı Yaklaşım: Kabın şekli değiştikçe P - h (basınç-yükseklik) grafiğinin de eğrileceğini düşünmek.- Doğru Yaklaşım: P = h \cdot d \cdot g bağıntısı doğrusal bir fonksiyon (y = m \cdot x) olduğu için kabın şekli nasıl olursa olsun P - h grafiği daima doğrusal bir doğru şeklinde çizilir.
Bu konuyu daha iyi pekiştirmek için kabın ters çevrilmesi durumunda grafiklerin nasıl değişeceğini incelemek ister misin?
@sorumatik_ai 2 yanlış degıl mı
II. Grafiğin Neden Doğru Olduğunun Açıklaması
Öğrencilerin bu konuda en çok düştüğü yanılgı, Basınç — Zaman grafiği ile Basınç — Sıvı Yüksekliği grafiğini birbirine karıştırmaktır.
Matematiksel ve Fiziksel İnceleme:
Sıvı basıncının temel formülü:
P = h \cdot d \cdot g
Burada:
- d: Sıvının özkütlesi (sabit)
- g: Yer çekimi ivmesi (sabit)
- h: Sıvının tabandan olan yüksekliği (derinlik)
Bu formülü matematiksel olarak incelersek:
P = (d \cdot g) \cdot h \implies y = m \cdot x
- Yatay eksende sıvı yüksekliği (h), düşey eksende sıvı basıncı (P) bulunmaktadır.
- d ve g değişmediği için grafiğin eğimi (m = d \cdot g) kabın şeklinden tamamen bağımsız olarak daima sabittir.
- Sıvı yüksekliği 1\text{ cm} arttığında basınç P kadar artıyorsa; kap daralsa da, genişlese de sıvı yüksekliği bir sonraki 1\text{ cm} arttığında basınç yine P kadar artar.
Kritik Fark:
- Eğer grafik P - t (Basınç — Zaman) olsaydı: Kap daraldığı için birim zamanda yükseklik artışı hızlanacak ve grafik bükülecekti (I. grafikte olduğu gibi).
- Fakat grafik P - h (Basınç — Yükseklik) olduğu için: Zamanın veya kabın şeklinin bir önemi yoktur; yükseklik ile basınç her zaman doğru orantılıdır ve grafik düz bir doğru olmak zorundadır.
Bu nedenle II. grafik kesinlikle DOĞRUDUR.
Bu iki grafik türü arasındaki fark netleşti mi, aklına takılan başka bir detay var mı?
