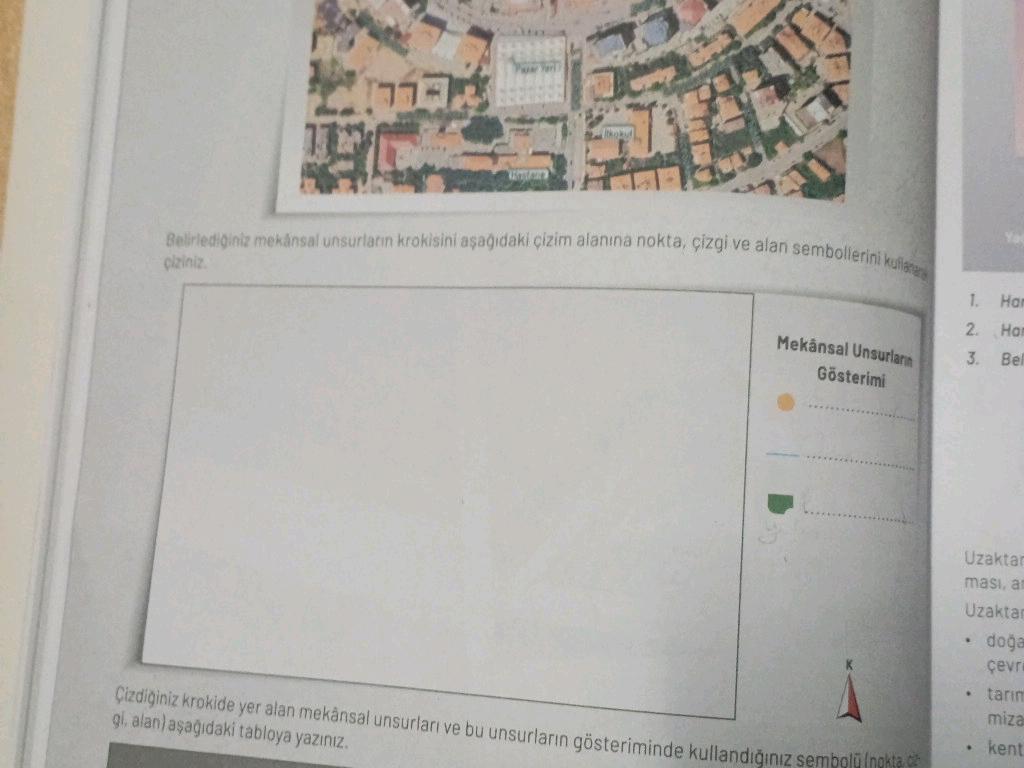

Belirlediğiniz mekânsal unsurların krokisini aşağıdaki çizim alanına nokta, çizgi ve alan sembollerini kullanarak çiziniz.
Mekânsal Unsurların Gösterimi
Çizdiğiniz krokide yer alan mekânsal unsurları ve bu unsurların gösteriminde kullandığınız sembolü (nokta, çizgi, alan) aşağıdaki tabloya yazınız.
Mekânsal Unsurların Krokide Gösterimi (Nokta, Çizgi ve Alan Yöntemi)
Harita ve krokilerde yeryüzündeki unsurlar üç temel sembol türüyle temsil edilir: Nokta, Çizgi ve Alan. Yukarıdaki hava fotoğrafında yer alan unsurları bu sembollerle eşleştirip krokiye aktarabilirsin.
1. Sağ Taraftaki Gösterim (Lejant) Boşlukları
Çizim kutusunun sağındaki sembollerin yanındaki noktalı yerlere şunları yazınız:
(Turuncu Nokta): Önemli Yapılar / Tesisler (Hastane, İlkokul)
(Mavi Çizgi): Yollar / Sokaklar / Caddeler
(Yeşil Alan): Yeşil Alanlar / Parklar / Ağaçlık Bölgeler
2. Kroki Çizim Alanı İçin Adım Adım Rehber
Beyaz kutunun içine krokiyi oluştururken şu adımları takip ediniz:
- Çizgi Sembolleri (Yollar): Fotoğraftaki ana cadde ve ara sokakları cetvel yardımıyla mavi ya da kurşun kalemle çizgi olarak çiziniz.
- Alan Sembolleri (Yeşil Alan ve Bloklar): Fotoğrafta yer alan ağaçlık bölgeleri ve geniş pazar alanını sınırlarını belirleyerek alan sembolüyle (içini yeşil veya hafif tarayarak) gösteriniz.
- Nokta Sembolleri (Tesisler): Fotoğrafta isimleri belirtilen “Hastane”, “İlkokul” ve “Pazar Yeri” konumlarına birer turuncu nokta () koyup yanlarına isimlerini yazınız.
- Sağ alttaki Kuzey (K) yön okuna dikkat ederek yönleri doğru yerleştirdiğinizden emin olunuz.
3. Alt Tabloya Yazılacak Mekânsal Unsurlar
Krokide yer alan unsurları ve sembol türlerini tablonuza aşağıdaki gibi kaydedebilirsiniz:
| Mekânsal Unsur | Kullanılan Sembol Türü | Açıklama |
|---|---|---|
| Hastane | Nokta Sembolü | Belirli bir mekânı/tesisi belirtmek için kullanılmıştır. |
| İlkokul | Nokta Sembolü | Konumu tek bir noktada belirtilen kamu binasıdır. |
| Yollar ve Sokaklar | Çizgi Sembolü | Ulaşım ağını ve hatları göstermek için kullanılmıştır. |
| Park ve Yeşil Alanlar | Alan Sembolü | Geniş bir yüzeyi kaplayan bitki örtüsünü belirtir. |
| Pazar Yeri | Alan Sembolü | Sınırları belirli geniş toplanma/ticaret sahasıdır. |
TEMEL KAVRAMLAR:
- Noktasal Sembol: Ölçeğe göre eni ve boyu haritada gösterilemeyecek kadar küçük olan unsurlar (okul, kuyu, zirve, bina) için kullanılır.
- Çizgisel Sembol: Uzunluğu olup genişliği önemsenmeyen doğrusal unsurlar (yol, akarsu, sınır, demiryolu) için kullanılır.
- Alansal Sembol: Belirli bir yüzölçümüne sahip geniş bölgeler (göl, orman, tarım alanı, il sınırı içi) için kullanılır.
